Wirnet(TM) iBTS Compact 923





Kerlink 屋外用ゲートウェイ

Wirnet iBTS Compact 923



Kerlink LoRa iBTSコンパクト





Wirnet(TM) iBTS Compact 923は免許不要の920Mhz帯を使用する、長距離無線用の16ch IoTゲートウェイ(ベースステーション)です。

本ゲートウェイはエリアごとにユーザー専用のIoTアクセスポイントを設置するためのデバイスで、M2Mのエンドノード端末管理に最適です。IP66の防水/防塵設計のため、屋外で利用するLoRa GPSトラッカーやさまざまなLoRaセンサーとの相性抜群です。
簡単にネットワークとエンドノードの設定をおこなうことができます。

メンテナンス不要でエンドノード端末の管理に最適なゲートウェイです

本ゲートウェイはLTEモジュール内蔵でドコモ網、AU網に対応しています。またGPSに依らないジオロケーションという位置決定方式にも対応しています*。



*ジオロケーション方式は4台以上のWirnet(TM) iBTS Compact 923が必用です。

 また本方式に対応していないネットワークサーバーやアプリケーションがあります。



Kerlink LoRa iBTSコンパクト









※2018年4月 : 商品名称を「LoRa iBTSコンパクト」から「Wirnet iBTS Compact 923」へ変更いたしました。

*「Wirnet」「Wanesy」は、Kerlinkの商標です。













仕様

  • ARMプロセッサー
  • LTEモジュール内蔵(ドコモ/AU対応)
  • ジオロケーション測位対応
  • LoRa感度-141dBmまで
  • 免許不要帯域利用
  • 16チャンネル
  • 長距離伝送(1-10km、環境による)
  • IP66防水/防塵設計
  • 国内電波法認証済





システム
CPU

ARMコアテックスA9コアプロセッサ(800MHzまで)
リアルタイムクロック
ハードウェアウォッチドッグ
消費電力最適化
内蔵ハードウェアセキュアコア

揮発性メモリ

DDRAM256MB

メモリ

8GB eMMC





インターフェース
内蔵LED

動作状況

電源

ソフトウェア状況

内蔵プッシュボタン

マニュアル電源オン

マニュアル電源オフ

USBホストインターフェース

USBキーによるローカルソフトウェアアップグレード



通信



バックホールイーサネット



PowerOverEthernet IEEE 802.3af /at 10/100/1000

Base T 対応

ローカルイーサネット

インストールとメンテナンス時使用

IEEE 802.3 10/100 Base T対応

バックホールイーサネットWWAN

LTE: 800/900/1800/2100 DL100Mps、UL50Mbsまで

ドコモ/AU網対応



位置情報/タイミング
GPS

高感度GNSSモジュール
GPS L1C/A, GLONASS L1OF, 北斗B1, QZSS L1 C/A,
SBAS L1C/A , Galileo E1B/C対応
時刻パルス精度:<20ns
NMEA 0183 Ver4.0
内蔵アンテナ



センサー類
センサー

内蔵温度センサー
ドア開検知システム
気圧センサー



電源
電源

イーサネット電源供給:48Vクラス4、30W PoE
DC電源供給 11-56V DC
ソフトウェア電源オフスィッチ イグニション検知
ON/OFFボタン



LoRaモジュール

LoRaモデム

LoRa 16チャンネル(別モデルで64chまで対応品有)
RX:915-928MHz TX:920-928MHz
感度:-141dBmまで
送信出力:0dBm - 30dBm
LoRa 双方向テクノロジー

ジオロケーション

屋内/屋外環境で有効
RSSIとTDOAで算出
精度<100m



サイズ・その他

サイズ

357 X 189 X 150mm マウントキット含

重量

3㎏ マウントキット含

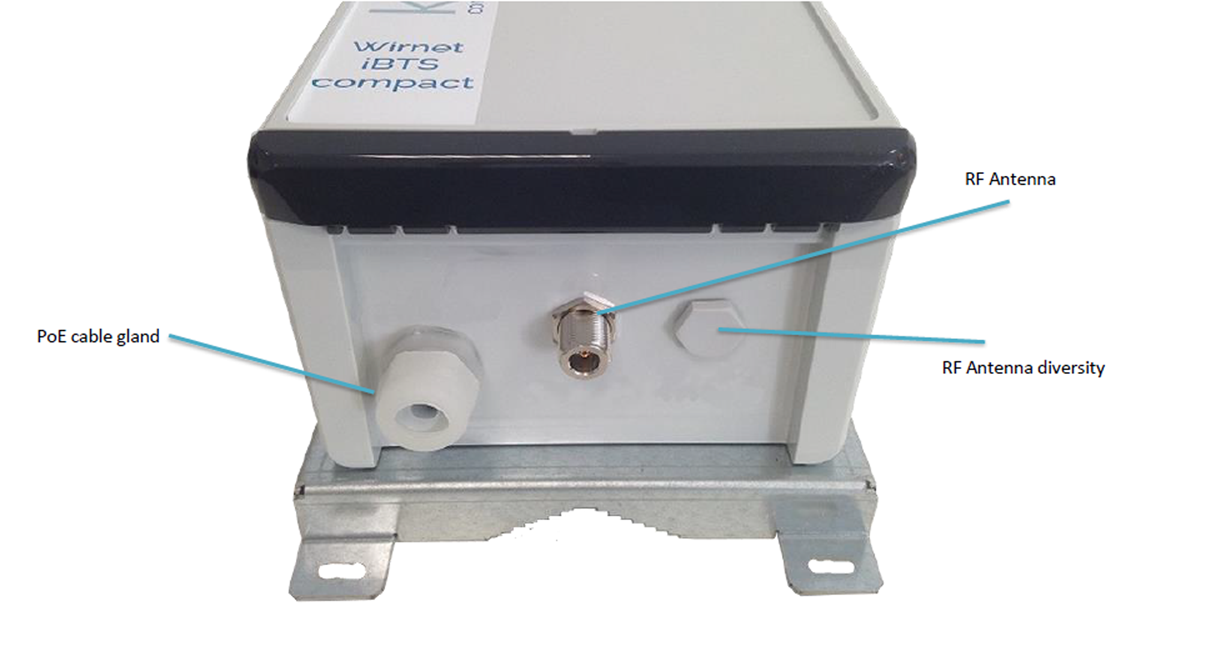

コネクタ

PoE 1、LoRa RFコネクタ1-Nタイプ

保証/サポート期間 1年

















Kerlink LoRa iBTSコンパクト



設置

マウント

壁面取付
Uボルトによるポール取付
パイプやチューブへの取付



環境

動作環境防水など

動作温度 -20~57℃
湿度 95%結露無きこと
防水防塵 IP66
耐衝撃 IK08
耐UV UL508
可燃性 UL94-V0







標準構成品

(準備中)

















※納品物に操作マニュアルは付属いたしません。

 購入後に「Kerlink Wikiアカウントの発行手続き」をお客様に行っていただき、Kerlink Wikiサイト(英語表記)より

 マニュアルのダウンロードや操作方法、FAQなどをご確認ください。




オプション品





・6dBiアンテナ

Kerlink社製の6dBiアンテナです。

6dBiアンテナ

(比較画像)
