Wirnet(TM) Station 923





Kerlink 屋外用ゲートウェイ

Wirnet Station 923


wirnet-station923

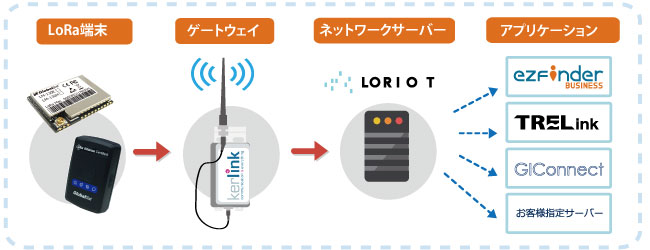

Wirnet Station 923は免許不要の920Mhz帯を使用する、長距離無線用のゲートウェイ(ベースステーション)です。本ゲートウェイはエリアごとにユーザー専用のIoTアクセスポイントを設置するためのデバイスで、M2Mのエンドノード端末管理に最適です。IP67の防水/防塵設計のため、屋外で利用するLoRa GPSトラッカーやさまざまなLoRaセンサーとの相性抜群です。
Wirnet Station 923は簡単にネットワークとエンドノードの設定をおこなうことができます。メンテナンス不要でエンドノード端末の管理に最適な屋外ゲートウェイです。







wirnet-station923









特長

  • 省電力
  • 長距離対応(環境により1-25km)
  • 簡単設定
  • 混信防止機能、高データ送信機能
  •



    ※2018年3月 : 商品名称を「LoRa IoT Station 923」から「Wirnet Station 923」へ変更いたしました。

    *「Wirnet」「Wanesy」は、Kerlinkの商標です。





    仕様

    • ARMプロセッサー、Linuxで動作
    • LoRa感度-141dBmまで
    • 免許不要帯域利用
    • 8チャンネル搭載

    • 長距離伝送(1-10km、環境による)
    • 出力500mWまで
    • IP67防水/防塵設計
    • 国内電波法認証済み (※1)





    システム
    CPU

    ARM 926EJSコアプロセッサ

    230MIPSまで

    リアルタイムクロック

    ハードウェアウォッチドッグ

    消費電力最適化

    揮発性メモリ

    DDRAM 128MB

    システムファームウェアに10MB使用

    メモリ

    128MB NANDフラッシュ

    40MBファームウェアに使用





    インターフェース
    LED

    電源、3G、WAN

    内蔵ボタン

    マニュアルリセット

    マニュアルテスト

    インストール開始

    USBインターフェース

    ソフトウェア更新

    USB/NETコンフィグ/メンテナンス



    通信
    長距離通信

    LoRa(TM)互換 RX::915-928MHz   TX: 920-928MHz

    感度-141dBmまで

    TX伝導出力 0-30dBm

    1-10㎞まで環境により長距離伝送可能

    WWAN※1





    HSDPA/UMTS(900/2100MHz)

    ダウンロード/アップリンク:3.6Mbps/384Kbps(HSDPA)

    ダウンロード/アップリンク:384Kbps(UMTS)

    内蔵アンテナ

    IMEI



    (※1) 3Gモジュールは技適未取得の為、国内での使用不可

    イーサネット IEEE 802.3af  B 10/100 Base T



    位置情報/タイミング
    GPS

    高感度GNSS GPSモジュール内蔵

    NMEA2.0



    センサー類
    センサー

    温度センサー

    ドアセンサー



    電源
    電源

    イーサネット電源供給

    48V(最大15ワット、平均3ワット)

    DC電源供給 11-30ボルト

    ソフトウェア電源オフスィッチ イグニション検知

    バックアップバッテリー 1分間まで安全に電源オフ



    設置
    マウント

    壁用

    ポール

    ストラップ



    環境・サイズ
    動作環境防水など

    動作温度 -20~60℃

    湿度 95%結露無きこと

    防水防塵 IP67

    耐衝撃 IK08

    耐UV UL508

    可燃性 UL94-V0

    サイズ・重量

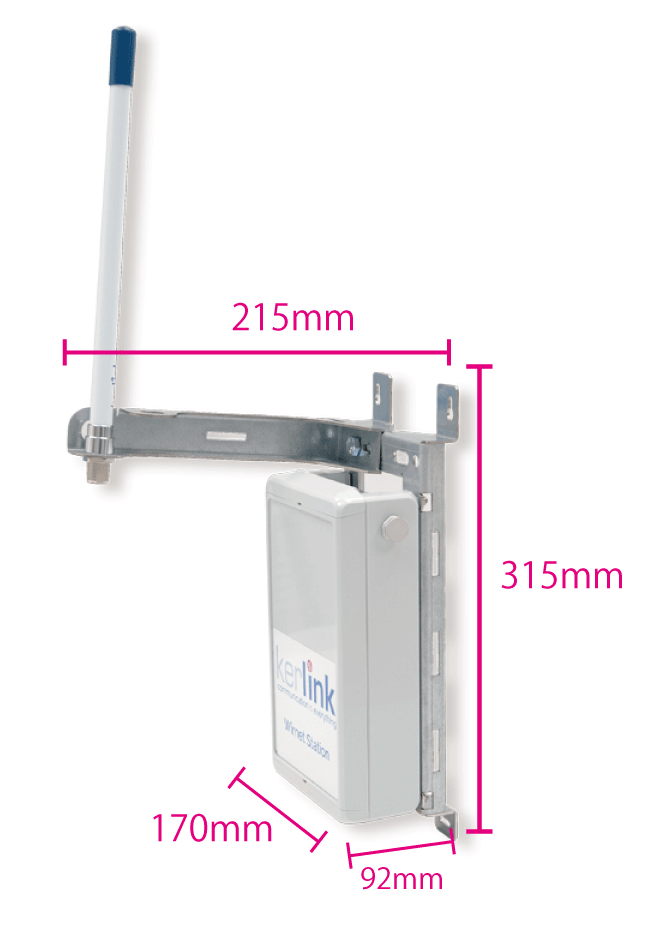

    315 x 170 x 215mm(含マウントキット※図1)、2kg





    (※1) 3Gモジュールは技適未取得の為、国内での使用不可

    2017年1月30日発売



    Wirnet Station923

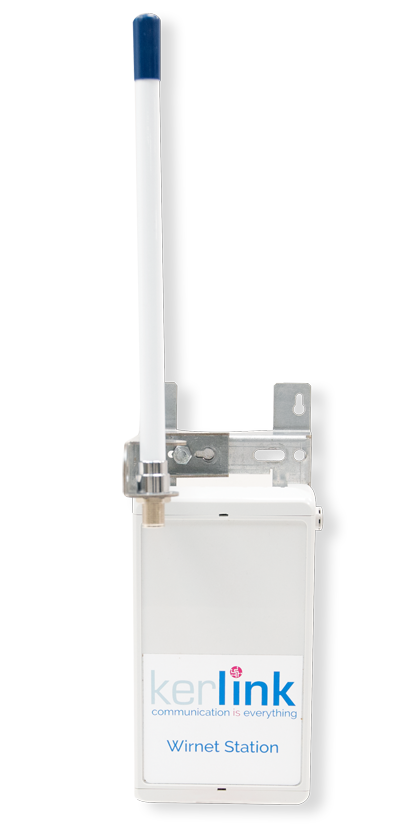

    ※図1  3dBiアンテナ(別売)取付例

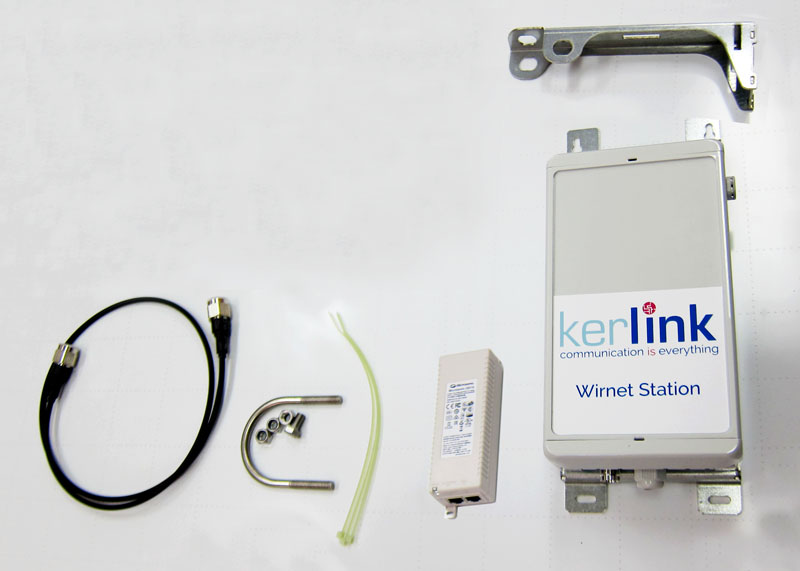

    標準構成品

    Wirnet Station 923



    ※納品物に操作マニュアルは付属いたしません。

     購入後に「Kerlink Wikiアカウントの発行手続き」をお客様に行っていただき、Kerlink Wikiサイト(英語表記)より

     マニュアルのダウンロードや操作方法、FAQなどをご確認ください。





    別売オプション

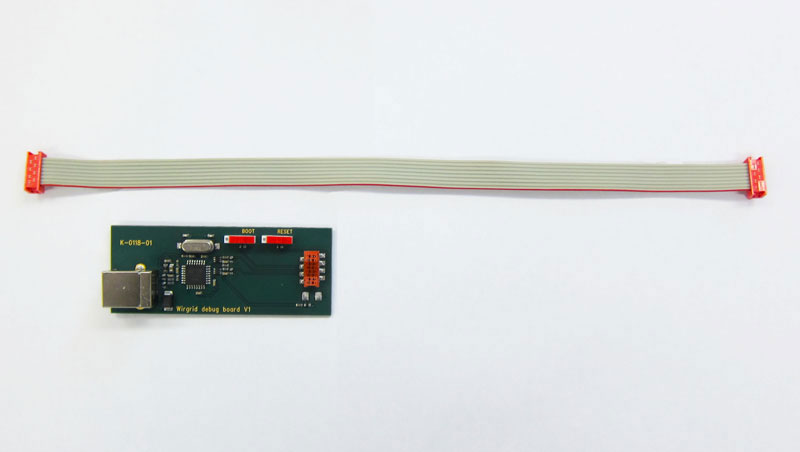

    [別売] Debug probe



    内容物





    Wirnet Station 923用のデバッグプローブです。

    GWの不具合時、メーカーがサポートする際に使用します。
    また、GWの初期設定として、使用するNSのバイナリファイルを
    GWにインストールする際にも使用可能です。
    基本的にDubug Probe1本で複数台のGWに使い回し可能です。








    [別売] Wirnet Station 923用  電源ケーブル

    Wirnet Station 923用 電源ケーブル です。(長さ: 約2m)

    Wirnet Station923

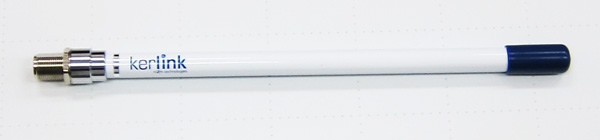

    [別売] Wirnet Station 923用 3dBiアンテナ

    Kerlink社製の3dBiアンテナです。(長さ:約35cm 重量75g)

    Wirnet Station923








    [別売] Wirnet Station 923用 6dBiアンテナ

    Kerlink社製の6dBiアンテナです。(長さ: 約1.1m)

    (下記は比較画像です)

    6dBiアンテナ

    (比較画像)






    [別売] 屋外用PoEインジェクター



    屋外用PoEインジェクター





    屋外(IP66:耐塵・耐水)対応。

    高動作保証範囲(-40℃~+65℃:15.4W動作時)PoEインジェクタ
    ・屋外無線LANアクセスポイント
    ・屋外ネットワークカメラ
    ・屋外無線通信機器
    等にご利用いただけます。
    サージプロテクタ(雷害対策機能)付










    [別売] ポールマウントキット

     屋外PoE給電機器をポールに取り付けるためのオプション金具



    ポールマウントキット  ポールマウントキット取り付け方法

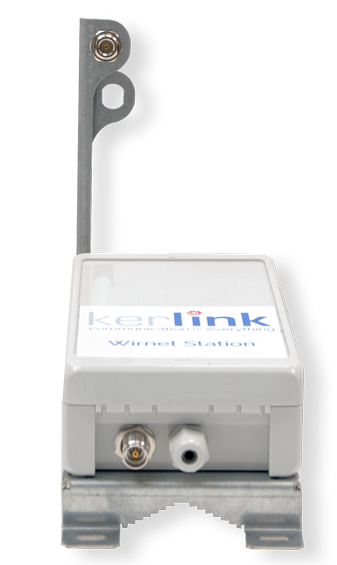

    その他画像

    Wirnet Station923Wirnet Station923

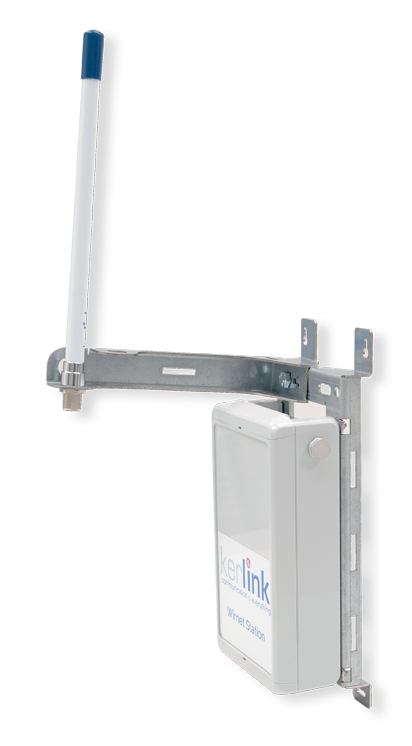

    ※3dBiアンテナ(オプション)取付例
