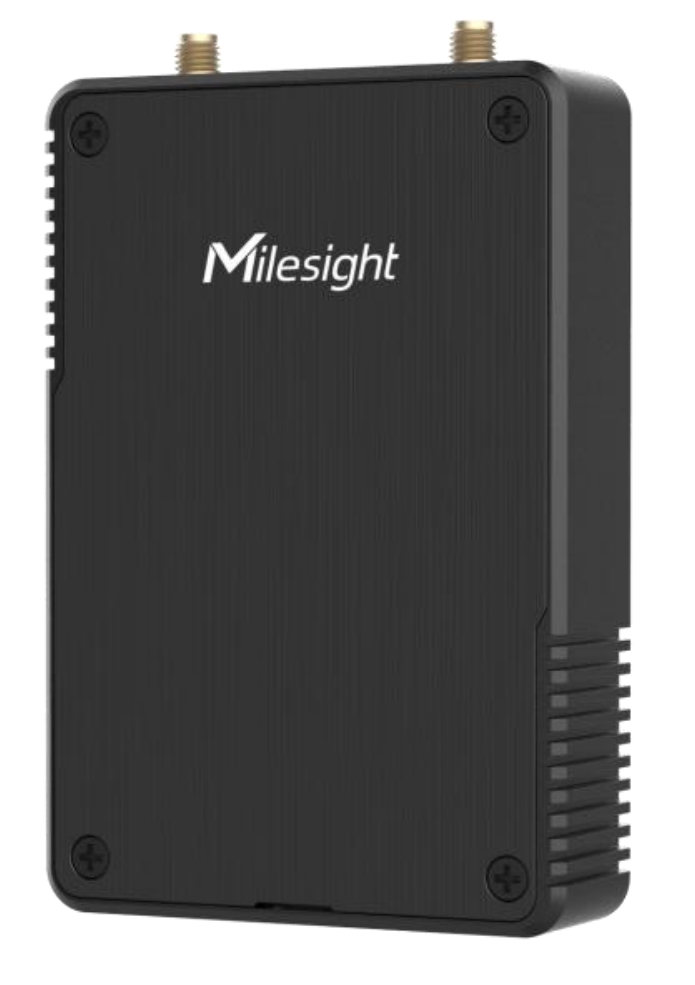

Milesight UG56は、Semtech SX1302 LoRaチップと高性能クアッドコアCPUを搭載した、8チャンネルの産業用LoRaWAN®ゲートウェイです。2,000台以上のLoRaWAN®デバイスとの接続に対応しています。 Ethernet、Wi-Fi、セルラー通信に対応しており、複数のバックホールを利用した柔軟なネットワーク構築が可能です。The Things Stack、ChirpStack、Actility、AWS IoT Core for LoRaWANなどの主要なネットワークサーバーに対応するほか、本体にもLoRaWAN®ネットワークサーバーを内蔵しています。 BACnetやModbus、MQTT／HTTP／HTTPSなどを利用した外部システムとの連携に対応するほか、Python SDKやNode-REDも搭載しており、LoRaWAN®センサーを設備監視システムやBMS、PLC、その他のIoTシステムへ接続するゲートウェイとして幅広く利用できます。









仕様



主な特長
・8チャンネル LoRaWAN®ゲートウェイ
・Semtech SX1302チップ搭載
・最大2,000台規模のLoRaWAN®デバイス接続に対応
・クアッドコア 64-bit ARM Cortex-A35プロセッサー
・Ethernet／Wi-Fi／4G LTE（セルラー版）対応
・The Things Stack、ChirpStack、Actility、AWS IoT Core for LoRaWANなどに対応
・ネットワークサーバー内蔵
・LoRaWAN®周波数帯のノイズ解析機能搭載
・MQTT／HTTP／HTTPS連携対応
・BACnet/IP、BACnet/SC、Modbus TCP等に対応
・Python SDK搭載
・Node-RED搭載
・OpenVPN、IPsec、WireGuardなど各種VPN対応
・デスクトップ、壁面、DINレール取付対応





UG56仕様



ハードウェア

項目：仕様

CPU：Quad-core 1.3GHz、64-bit ARM Cortex-A35

メモリ：512MB DDR3 RAM

Flash：8GB eMMC

拡張ストレージ：Micro SDスロット ×1（内部）





LoRaWAN®

項目：仕様

アンテナコネクタ：50Ω SMAコネクタ ×1

チャンネル：8（Half-duplex）

対応周波数：CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 / AS923-1/2/3/4

受信感度：-140dBm @292bps

送信出力：最大27dBm

プロトコル：LoRaWAN® V1.0 / V1.0.2 Class A/B/C

LBT：対応※

※AU915、US915を除く。





Ethernet

項目：仕様

ポート：RJ45 WAN ×1（PoE PD対応）

物理レイヤー：10/100 Base-T（IEEE 802.3）

データレート：10/100Mbps（Auto-Sensing）

インターフェース：Auto MDI/MDIX

モード：Full / Half Duplex（Auto-Sensing）

Ethernet分離：1.5kV RMS





Wi-Fi

項目：仕様

アンテナ：内蔵

規格：IEEE 802.11b/g/n、2.4GHz

モード：AP / Client





セルラー　※対応モデルのみ

項目：仕様

ネットワーク：4G LTE

SIM：Mini SIM（2FF）×1

アンテナコネクタ：50Ω SMA ×1





ネットワークサーバー／外部連携

項目：仕様

接続デバイス数：約2,000台 Class A/B/C（10分アップリンク間隔時）

Noise Analyzer：LoRaWAN®周波数帯のノイズスキャン

Packet Filter：ホワイトリスト／ブラックリスト

Data Retransmission：ネットワーク復旧後のパケット再送

Payload Codec：Milesightデバイス用Codec内蔵、カスタムCodec対応

Multicast：対応

FUOTA：対応デバイスのFUOTAアップデート

外部連携：MQTT(s)、HTTP(s)、BACnet/IP、BACnet/SC、Modbus TCP、Modbus RTU over TCP





ネットワーク／セキュリティ

項目：仕様

ネットワークプロトコル：PPPoE、SNMP v1/v2c/v3、TCP、UDP、DHCP、DDNS、HTTP、HTTPS、DNS、ARP、SNTP、Telnet、SSHなど

VPN：OpenVPN / IPsec / PPTP / L2TP / GRE / DMVPN / WireGuard

ファイアウォール：Access Control、DMZ、Port Mapping、MAC Binding、IP／Domain Filtering

冗長化：WAN Failover

診断：Ping、Traceroute、Tcpdump、QXDM、Log Server

管理：Web、CLI、SNMP、HTTP API、MQTT API、Milesight Development Platform、DeviceHub

アプリケーション：Python SDK、Node-RED





電源

項目：仕様

PoE：IEEE 802.3af

Type-C：5V / 2A

消費電力：Typical 1.8W / Max. 6.9W





物理仕様

項目：仕様

防塵防水：IP30

筐体：金属、ブラック

重量：186g

サイズ：110 × 75 × 24mm

取付方法：デスクトップ、壁面、DINレール※

動作温度：-20℃～+60℃

保管温度：-40℃～+85℃

使用湿度：0～95％RH（25℃、結露なきこと）

認証：CE、CE（RED）、RCM、FCC、ISED、RoHS、TELEC

※DINレール取付は対応ハードウェアのみ。



※仕様やデザインにつきましては、予告なく変更になる場合がございます。予めご了承ください。







ソフトウェア/アプリケーション



BeaverIoT

弊社ではすぐに使えるダッシュボード機能の セットアップ代行サービスを提供しています。

---



















■Beaver IoT の特長



・ダッシュボードによる可視化
収集したデータを見やすく表示できる、カスタマイズ可能なダッシュボードを備えています。
直感的なウィジェットを使って、監視画面を用途に合わせて柔軟に構築できます。





・ワークフローによる自動化
Workflow では、センサーの値や時間、操作をきっかけに、やりたい処理を自動で実行できます。
たとえば、水位や温度が設定したしきい値を超えたらメールで通知する、決まった時間にデータを更新する、ボタンを押したら機器を動かすといった設定ができます。
複雑なプログラムを書かなくても、画面上で流れを組み合わせることで、IoT の監視や通知、自動化をわかりやすく設定できます。





・Milesight製品とのスムーズな連携

Beaver IoT は、Milesight製品との親和性が高く、対応デバイスは既存のプロファイルを使ってスムーズに登録できます。
初期設定やPoCを進めやすく、監視・可視化・通知まで一つの環境でまとめて構築できます。









・ユーザー、権限管理

デバイス、連携機能、ダッシュボードに対して、ユーザーごとの権限管理が可能です。
運用体制に合わせて、閲覧権限や操作権限を設定できます。





・Dockerによる展開、クラウド／オンプレミス対応
Dockerを利用して導入できるため、利用環境に応じて柔軟に展開できます。
クラウド環境だけでなく、オンプレミス環境での利用にも対応しやすい構成です。





・想定用途
Beaver IoTは、センサー監視や設備監視だけでなく、複数システムをまたぐIoTデータ活用基盤としても利用できます。
たとえば、設備監視、エネルギー管理、ファシリティマネジメント、スマート農業など、さまざまな用途で活用が期待できます。
