LTE-M /GPSトラッカー GTR-388LTE-M

2019年販売開始予定





LTE-M /GPSトラッカー

GTR-388LTE-M








GTR-388LTE-Mは車両用LTE-M/GPSトラッカーです。

耐久性があり多機能なLTE-M接続トラッカーとして設計されています。 容易に取付けが可能な小型サイズ。オートバイ、電気スクーターおよび車に取り付け可能。強度は高く、防水設計。



位置情報等をezFinderBUSINESSで表示可能(※)。

※LTE-Mに対応したSIMが必要です。





特徴

 ・820mAh充電式バッテリー
 ・高感度GPSレシーバー
 ・コンパクトサイズで防水IPX7設計
 ・高感度GPS / GSMアンテナ内蔵
 ・モーションセンサー内蔵
 ・AGPSサポート
 ・サポート通信プロトコル:UDP
 ・マルチI / Oサポート:
  カスタム機能用デジタル入力
  オプションの緊急ボタン用のデジタル入力
  アナログ入力
  リレー用デジタル出力
 ACC検出用デジタル入力
 ・取り付けが簡単な小型サイズ
 ・完璧な電源管理制御



















電気的および機械的パラメータ

CPU

高性能ラインARMベース32ビットMCU

動作温度

-30℃ ~ +60℃

(充電時は0℃ ~ +45℃)

保管温度 -40℃ ~ + 60℃
GPSアンテナ 内蔵パッチセラミックスアンテナ
GSMアンテナ 内蔵Pi-Faアンテナ
プロトコル HTTP,TCP/IP
内蔵メモリ 32Mb
電源入力 +12V~+24V
非常ボタン入力 ネガディブトリガー x 1
イグニッション(ACC) 入力 ポジティブトリガー x 1
デジタル入力ポート ネガディブトリガー x 1
デジタル出力ポート ネガディブトリガー x 1 (300mA)
アナログ入力ポート アナログ入力 x 1 (0~28V)
表示LED

1.  通常モード:
 赤点滅:デバイス起動中でSIMカードの準備ができていない
 赤点灯:SIMカードの準備ができているが、ネットワークが登録されていない
 黄点灯:ネットワークは登録されてるが、サーバーが接続されていない
 緑点灯:ネットワークが登録され、サーバーが接続されている



2. 隠しモード:
 赤点滅:デバイスは起動中
 起動が完了したら、すべてのLEDを消灯



バックアップ電池 820mAh。再充電可能
センサー 動体検知(Gセンサー)
SIM タイプ Micro SIM
リセットボタン 有り
重量 66.5g
サイズ L107.5mm x W38.7mm x H22.8mm
湿度 5% to 95% (結露なきこと)
認定 CE, FCC, NCC,TELEC



GPS パラメータ

チップセット 高性能
周波数 L1, 1575.42 MHz
感度

-146 dBm (トラッキング)

-158 dBm (自立捕捉)

チャネル 66 チャネル, それぞれサポートされている信号を受信可能
サポートSBAS WASS, EGNOS, MSAS, RTCM
精度 ポジション:
3 メートル (2D RMS)
速度:0.1 m/s
時間:1ms RMS
更新レート 10Hz
デフォルトデータ WGS-84
再取得 平均1秒未満
ホットスタート 平均1秒未満
ウォームスタート

平均33秒

15秒未満(AGPS有り)

コールドスタート

平均33秒、AGPS無し(標準値)

15秒未満(AGPS有り)

最大高度

18,000メートル

最大速度 500 m/ s未満
加速度 4g未満




















※GPS機器 使用環境についてのご注意

GPS衛星信号を捕捉する際は、 必ず屋外の、天空が完全に開いた場所で行ってください。

(周りに仰角30度以上の障害物等のない場所での使用が理想的です)

GPS機器 使用環境イラスト



※GPS機器は初回使用時、衛星を捕捉するのに時間がかかる場合があります。 GPS信号を受信するまで、停止した状態でお待ちください。

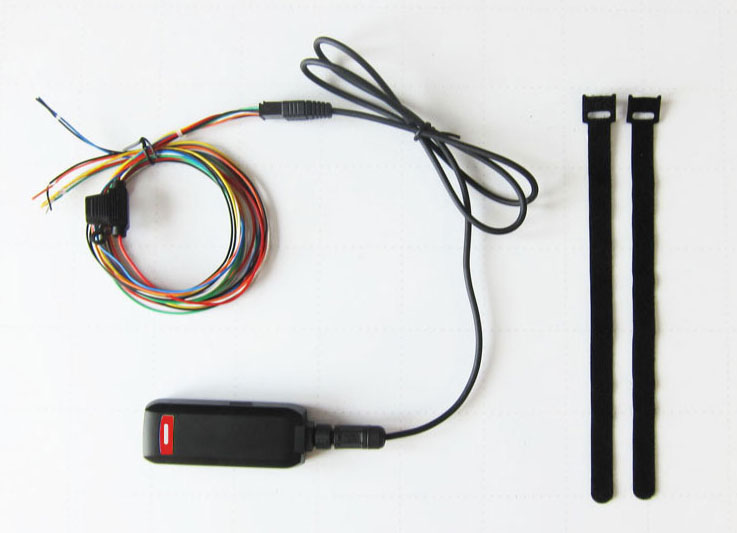

標準構成品

本体
GTR-388LTE-M本体

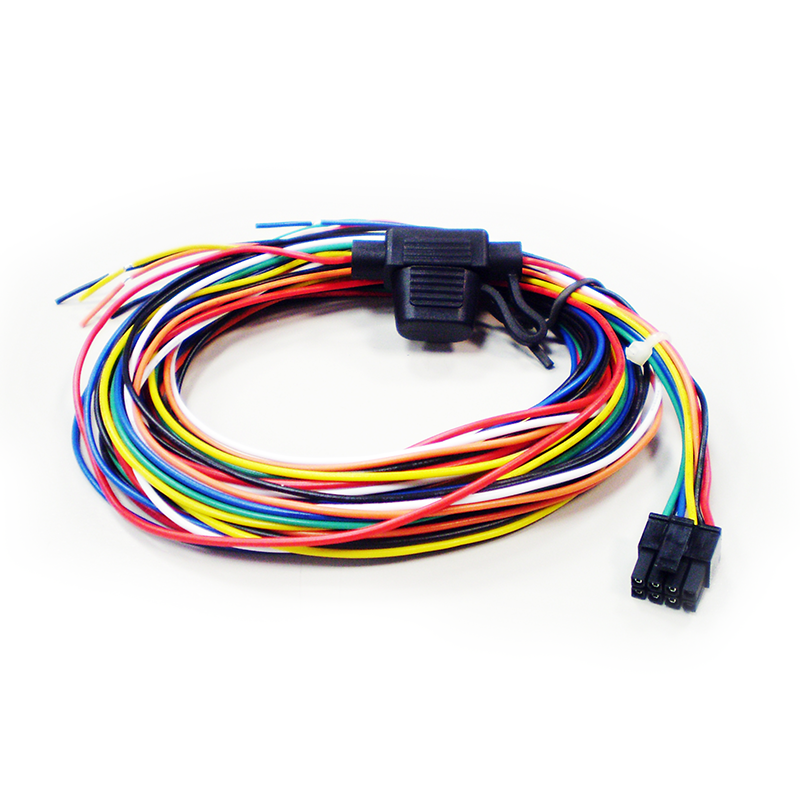

8ピンハードワイヤー電源ケーブル
8ピンハードワイヤー
電源ケーブル

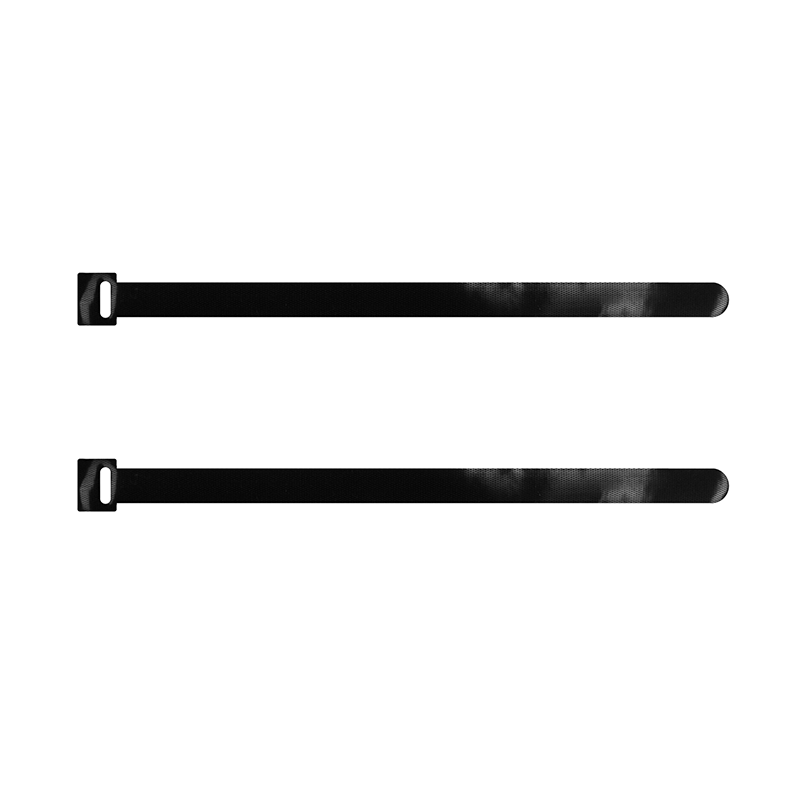

ベルクロテープ
ベルクロテープ X 2















取扱説明書










オプション

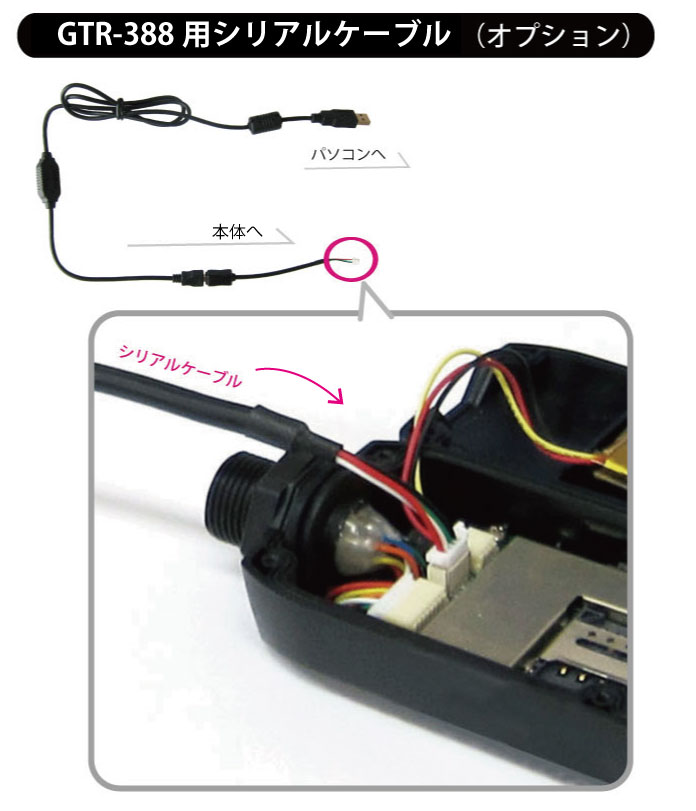

シリアルケーブル

   シリアルケーブル

シリアルケーブル









OBD II電源ケーブル

   OBD II電源ケーブル

OBDⅡ電源ケーブル









12V / 24Vリレー

   12V / 24Vリレー

12V / 24Vリレー









外部緊急ボタン

  外部緊急ボタン

外部緊急ボタン

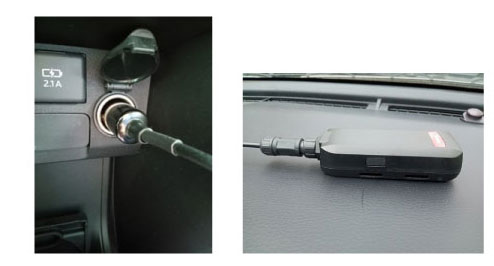

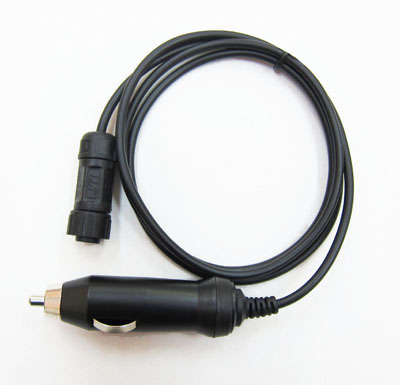

・シガーライター電源ケーブル

・テストボックス

・ファームウェアアップデートとDebugケーブル















ezFinder BUSINESS

弊社が提供するWebアプリケーション。
LPWA LoRa製品、Sigfox製品、LTE-M製品や3G/GPSトラッカーの位置情報を

リアルタイムに確認できます。

また、過去の移動履歴などをパソコン、スマートフォンから確認可能で

ジオフェンスの作成や各種アラートの設定が容易に行える。
