TR-606DJ 3G/GPSトラッカー



[お知らせ] TR-606DJの座標データの不具合につきまして(2024/1/10更新)



2024年1月1日より、TR-606DJの位置情報が取得できない症状を確認しております。

ご使用いただいているお客様へ不具合を解消するファームウェアの配布をしておりますので、

大変お手数ですが下記ページよりご連絡をお願いします。



→詳細はこちらから










※販売終了しました

TR-606DJ



[2019/12/27] TR-606DJの販売を終了いたしました。

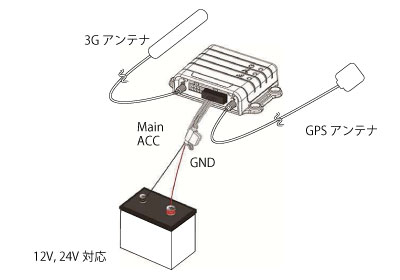

車両へ取り付け



TR-606DJは、車両での使用を想定した端末で、12V車、24V車どちらでも使用することができます。車両への配線は標準構成品の専用14ピンケーブルで行います。
車両での運用の場合、バッテリー容量を気にせずレポート間隔を設定可能です。








モーションモード



車両での使用が主なTR-606DJは、標準でモーションモードに設定されています。
端末内に搭載しているGセンサーによって加速度を検知し、車両が移動中であるか、静止中であるかを判断

することができます。

移動中のレポート間隔を短く、静止中のレポート間隔を長く設定することで、車両停車時の無駄なデータを

削減することが可能です。





 モーションモード

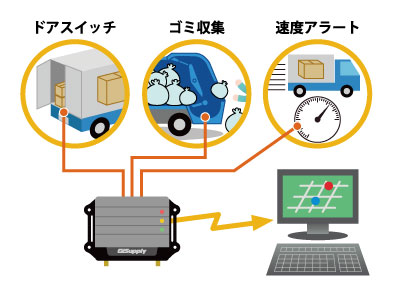

センサーと同期



TR-606DJには、デジタル、アナログ、シリアルの接続ポートが搭載されています。
これらのポートで読み取ったデータは、位置情報と共にレポートで送信することができ、
輸送車両の庫内温度やドアの開閉を管理することが可能です。


  TR-606DJ センサーと同期


位置情報呼び出し機能

TR-606DJは、スマートフォンなどからSMSでシンプルコマンドを送信して、

任意のタイミングで現在位置を確認することができます。

位置情報が必要な時にだけ通信させることで、動作時間を延長することが可能です。

*SMS対応SIMカードが必要です。




SORACOM認定デバイス

TR-606DJは、「SORACOM認定デバイス」に登録されています。

SORACOM Air」をGPSトラッカーへ取り付け、位置情報の送信先を「SORACOM Beam」へ設定

することで、GPSトラッカーにかかる高負荷処理を軽減することが可能です。

GPSトラッカー側の送信先設定はBeamに固定でき、Air SIMをグループごとにサーバーの宛先を変更

することでGPSトラッカーの設定は変更せずにサーバーの変更が行えます。





SORACOM Air」のみの利用でも一般的なSIMカードと同様にezFinder BUSINESS

 位置情報を送信できます。

位置情報呼び出し機能





SORACOM Beam」を利用すると、デバイスの設定を変更せずに

 ユーザーコンソールやAPIを利用してサーバーの宛先を変更できます。

位置情報呼び出し機能





*SORACOM、SORACOM AirおよびSORACOM Beamは、株式会社ソラコムの登録商標または商標です。



TR-606DJ 本体仕様

サイズ  98 mm × 71 mm × 22 mm
防水 無し
USBインターフェイス  付属8ピンケーブル、変換コネクタ、USBケーブルによりPCと接続
内蔵メモリ 3G圏外における位置取得で約3000ポイント保存
適用SIMサイズ 標準SIMカード
動作温度 -30℃~80℃
認証/試験 電波法、電気事業法の認証取得済み





GPS/通信機能

GPSアンテナ 外付けアンテナ、SMAコネクタ
通信モジュール WCDMA 2100MHz/800MHz
GSM/GPRS/EDGE 850MHz/ 900MHz/1800 MHz /1900MHz
通信アンテナ 外付けアンテナ、SMAコネクタ





電源

常時電源 DC10V-36V ※車両の場合、12/24Vに対応
バックアップバッテリー 外部バッテリーへ接続可能(12/24V) 内蔵バッテリー820 mAh





接続ポート

デジタル入力

ネガティブトリガ×2、ポジティブトリガ×1

デジタル出力 ネガティブトリガ×3(300[mA])
アナログ入力 電圧0~28[V]
シリアルポート ボーレート115200bps×1
SOS入力 ネガティブトリガ×1
ACC入力 ポジティブトリガ×1
スピーカー 1
マイク 1





対応SIMカードについて

対応SIMカード

対応SIMカードはこちら






※GPS機器 使用環境についてのご注意

GPS衛星信号を捕捉する際は、 必ず屋外の、天空が完全に開いた場所で行ってください。

(周りに仰角30度以上の障害物等のない場所での使用が理想的です)

GPS機器 使用環境イラスト



※GPS機器は初回使用時、衛星を捕捉するのに時間がかかる場合があります。 GPS信号を受信するまで、停止した状態でお待ちください。

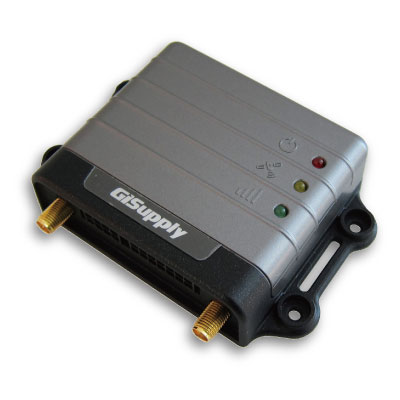

TR-606DJ本体

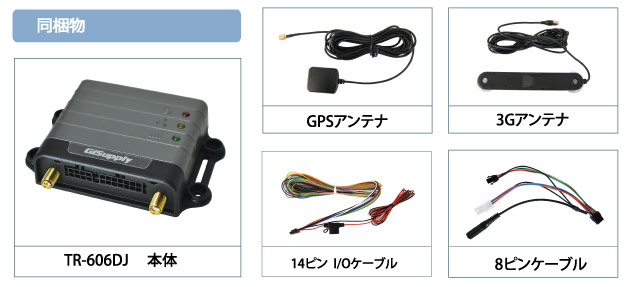

標準構成品

・TR-606DJJ本体

・GPSアンテナ

・3Gアンテナ

・14ピンI/Oケーブル

・8ピンケーブル

・日本語取扱説明書

TR-606DJ 標準付属品





オプション品

・RS232ケーブル



 RS232ケーブル







ezTool (TR-606DJ)

TR-606DJ用設定変更ツール
SIMカードのAPN設定や通信間隔の設定を簡易に行える。

「ダウンロードページへ」



ezFinder BUSINESS

弊社が提供する3G/GPSトラッカー用のWebアプリケーション。
リアルタイムでの位置情報確認や過去の移動履歴などをパソコン、スマートフォンから確認可能で
ジオフェンスの作成や各種アラートの設定が容易に行える。

「ezFinderBUSINESSページへ」
