ホーム製品情報 > Kerlink(カーリンク) 屋外ゲートウェイ Wirnet iStation 923



Wirnet(TM) iStation 923









Kerlink 屋外ゲートウェイ

Wirnet iStation 923



Wirnet istation





「Wirnet iStation 923」は設置の容易さ、広いカバーエリア、運用のし易さを兼ね備えた、

最大8chアップリンク対応の屋外用LoRaWANゲートウェイです(IP67対応)。
バックホールはイーサネット(RJ45)に加えLTEにも対応しています。

Kerlink社独自のSPN2.1をインストールすることで、閉域網でのLoRaネットワーク構築も可能です。







*「Wirnet」「Wanesy」は、Kerlinkの商標です。
















 [お知らせ] 2024/06/18 Kerlink社のSPN提供、サポート終了に関するご案内

 [お知らせ] 2023/10/10 Kerlinkゲートウェイの永久保証化、SPNライセンスの無償化について






仕様

    ・LBT(Listen Before Talk)対応
    ・SAWフィルタ内蔵
    ・Rx Sensitivity: -141 dBm(SF12)
    ・TX Power: 5 ~ 27 dBm
    ・動作温度: -40 ~ +60 ℃
    ・動作湿度: ~95%

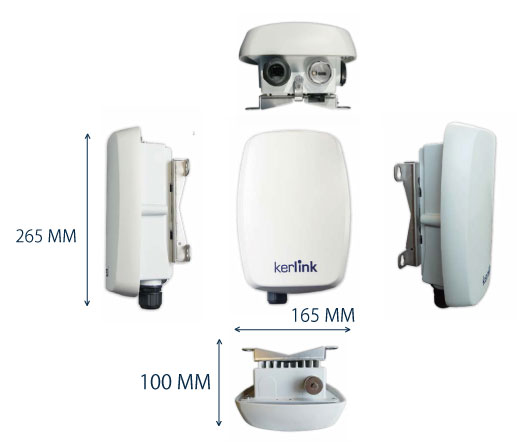

    ・サイズ: 265×165×100mm
    ・重量: 1.4kg(取り付けキット含む)
    ・スペクトラム分析準拠
    ・バックアップ電源内蔵(停電時、安全にアプリケーションをシャットダウンできます)
    ・防塵防水: IP67
    ・ハウジング: アルミ(背面)、ポリカーボネート(正面)、ステンレス(取り付けキット)
    ・CPU: ARM Cortex A9
    ・DDRAM: 256MB
    ・ストレージ: 8GB eMMC(ユーザー用として6GB使用可能)
    ・OS: KerOS(カーネル4.14の組み込みLinuxとYocto2.4ベース)
    ・対応開発言語: Python2, C/C++, Shell

    ・4G対応(標準SIM)

    ・2020年2月発売



   ※アンテナ(3dBi, 6dBi)等や電源ケーブルは別売りです












Kerlinkは2種類のLoRaネットワークサーバー(LNS)と提携し、

それらのLNSを組み込んだエッジ対応のLoRaWANゲートウェイを提供します:
• 組み込み型オープンソースLNS                                         :ChirpStack
• 組み込み型 LNS (ThingsParkEntreprise All in One – TAO)      :Actility



それぞれの概要は以下のPDFをご覧ください
KERLINK_JAPAN_Edge_Computing_KSA_KHA_v2.pdf
KLK_JAPAN_Chirpstack_demo_GISupply.pdf
KLK_JAPAN_KerOS6_intro_v2_KSA_KHA.pdf

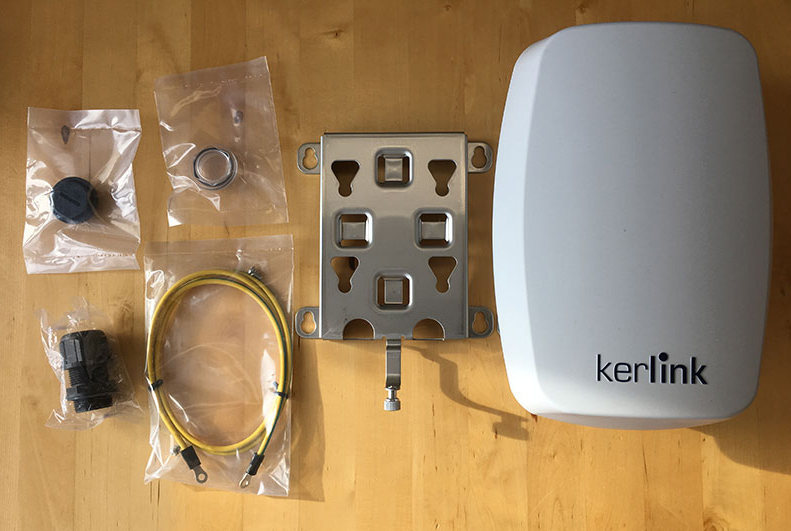

標準構成品


Wirnet iStation 923















※iStationからPoEインジェクタが別売りとなりました。
※納品物に操作マニュアルは付属いたしません。



設定方法等はKerlink社Wikiサイト(英語表記)を参照してください。
購入後、「Kerlink Wikiアカウントの発行手続き」を行っていただくことでログイン用アカウントが発行されます。





別売オプション品

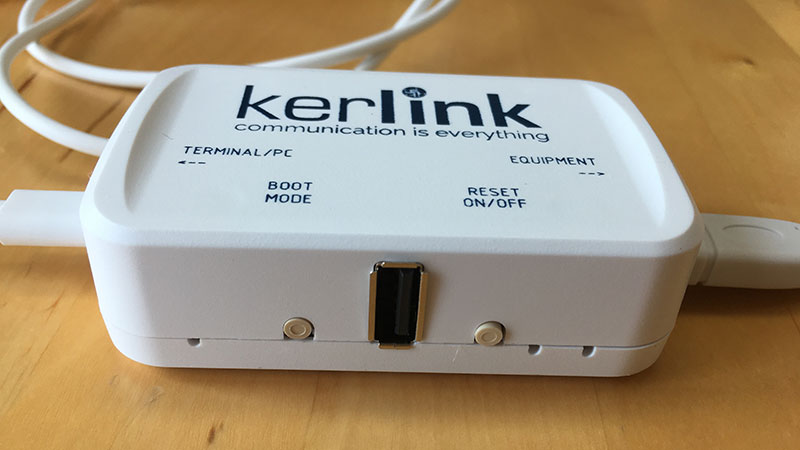

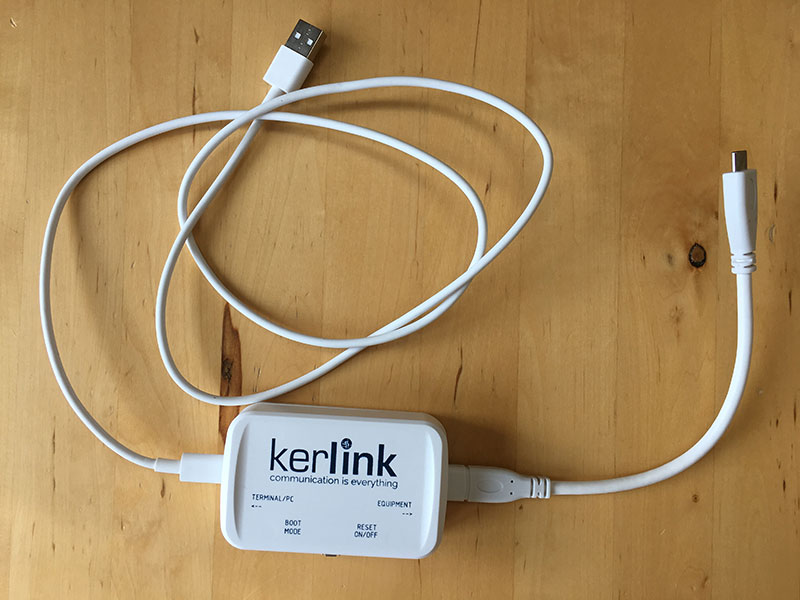

[別売] Debug probe



lora_iStation_DebugProbe01













lora_iStation_DebugProbe

Wirnet iStation 923用のデバッグプローブです。

GW不具合時の保守用です。
GWとのシリアル通信、及びUSBメモリ接続に使用します。
1つで複数台のGWに使用可能です。






[別売] Wirnet iStation 923用  電源ケーブル

Wirnet iStation 923用 電源ケーブル です。(長さ: 約2m)

Wirnet Station923

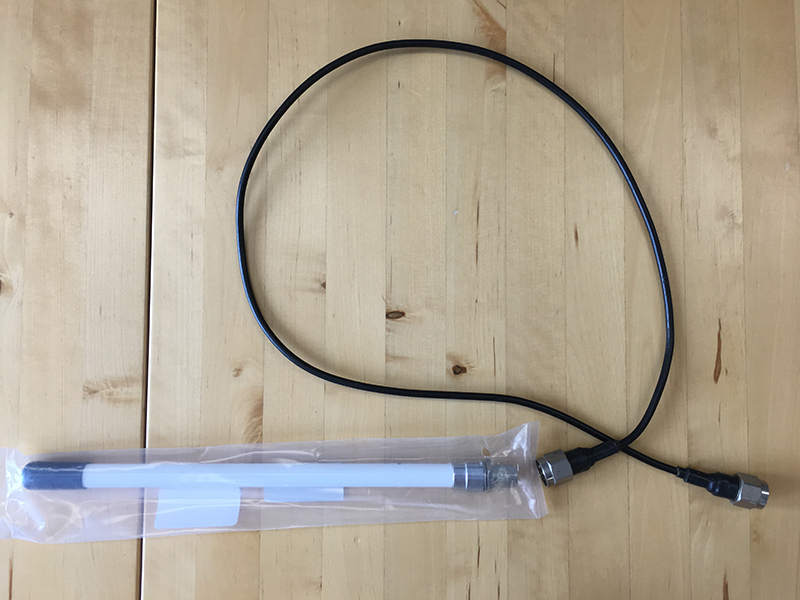

[別売] Wirnet iStation 923用 3dBiアンテナキット

Kerlink社製の3dBiアンテナです。(長さ:約35cm 重量75g)



3dBiアンテナ

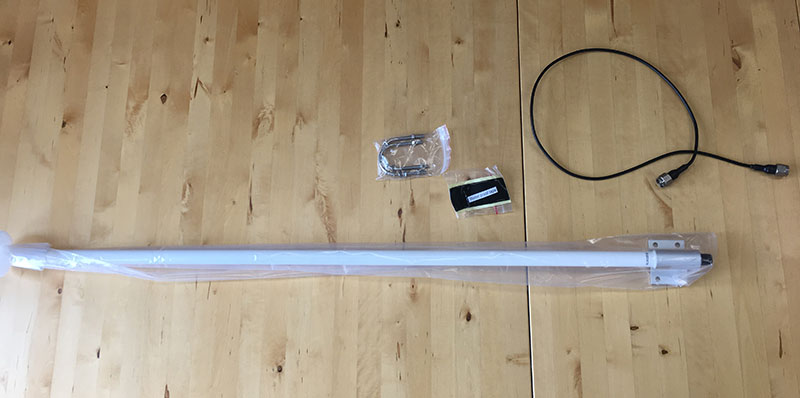

[別売] Wirnet iStation 923用 6dBiアンテナキット

Kerlink社製の6dBiアンテナです。(長さ: 約1.1m)



6dBiアンテナ

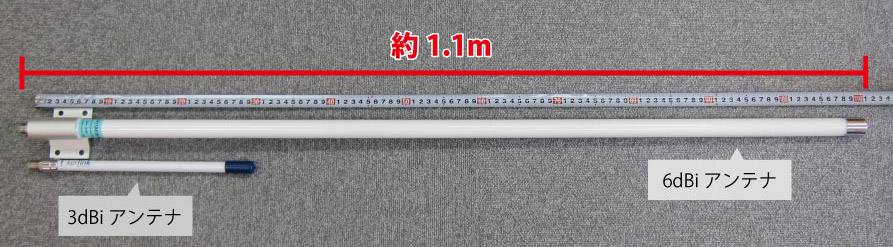

下記は3dBiアンテナと6dBiアンテナの比較画像です。

6dBiアンテナ

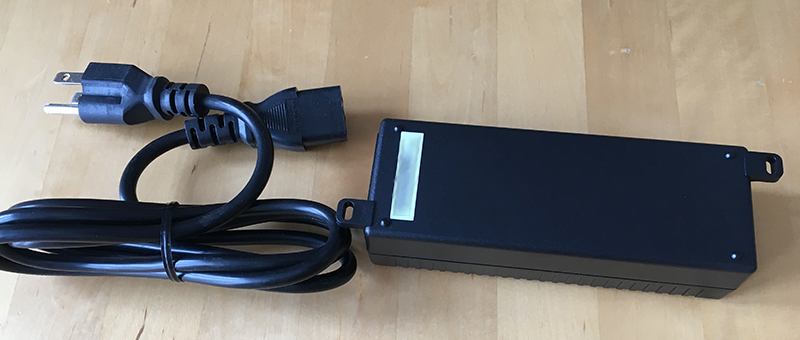

[別売] 屋内用PoEインジェクター



屋内用PoEインジェクター

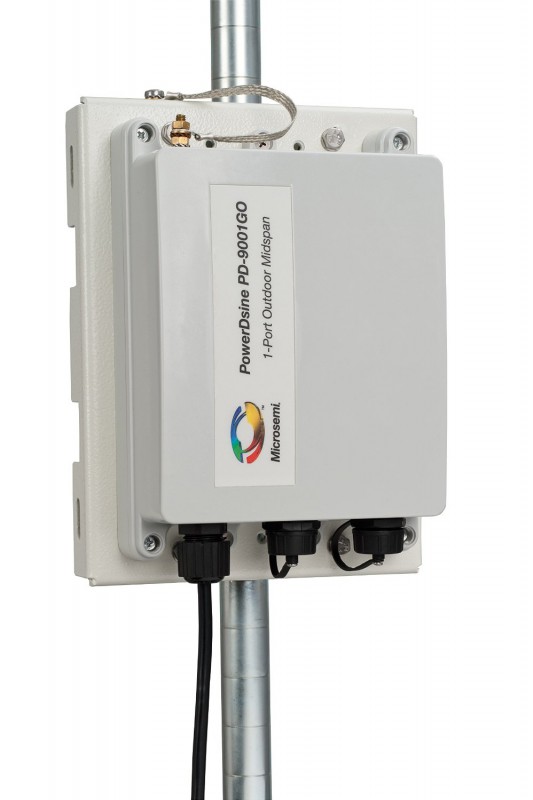

[別売] 屋外用PoEインジェクター



屋外用PoEインジェクター





・屋外仕様、防塵防⽔等級 IP66(耐塵・耐⽔)対応

・ -40℃〜+65℃(15.4W時)の動作温度対応
・サージプロテクタ(雷害対策機能)付

・IEEE802.3af、IEEE802.3at(2イベント分類法)適合

・プラグイン・プレイの簡単設置


既存のネットワークインフラを変更することなく、無線LANアクセスポイント、屋外ネットワークカメラ、WiMAX 基地局アンテナなどPoE製品に対して通常のLANケーブルを通してデータと電源を供給します。
落雷保護機能は電源ラインのみならず、データラインも保護しており、屋内機器を屋外からのサージから保護いたします。

(※本製品はスイッチ機能を有していません)

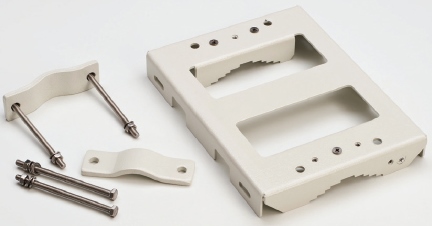

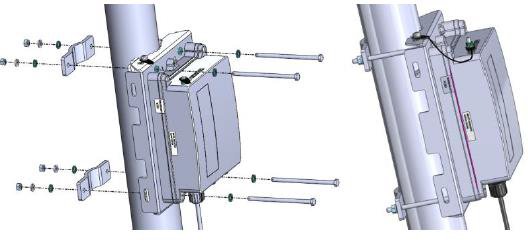

[別売] ポールマウントキット

 屋外PoE給電機器をポールに取り付けるためのオプション金具



ポールマウントキット  ポールマウントキット取り付け方法

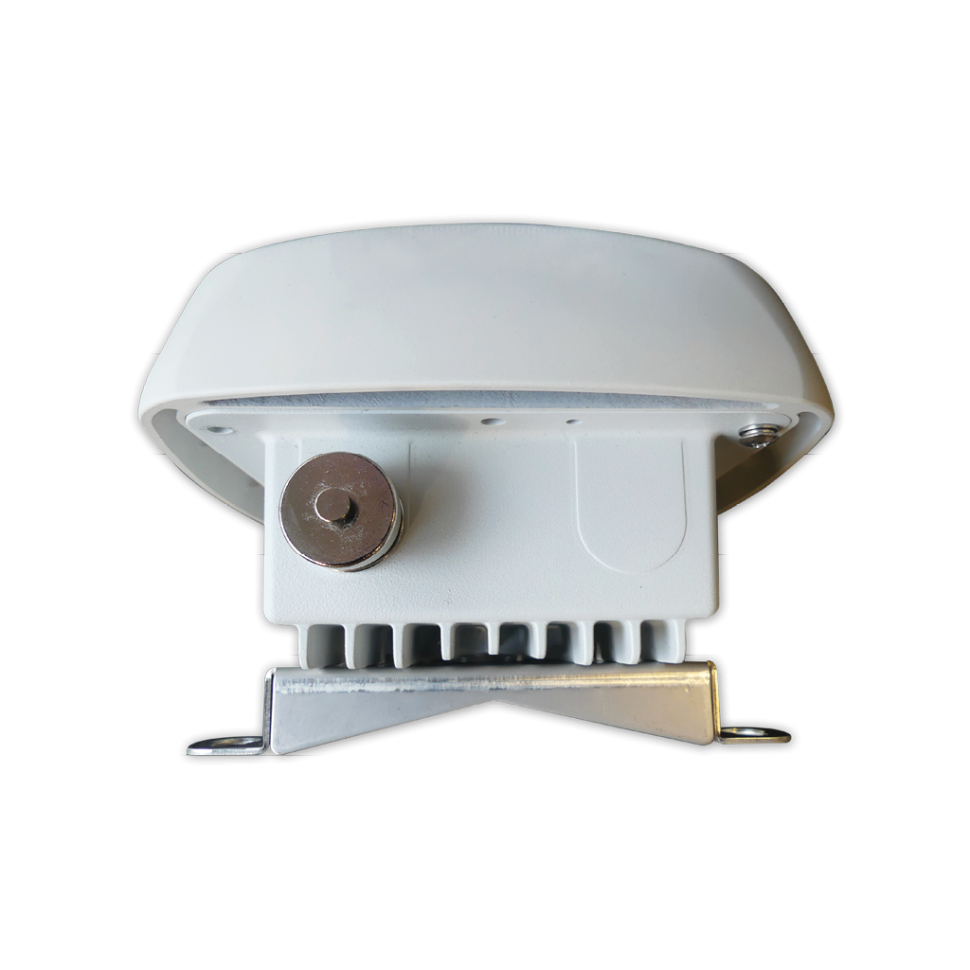

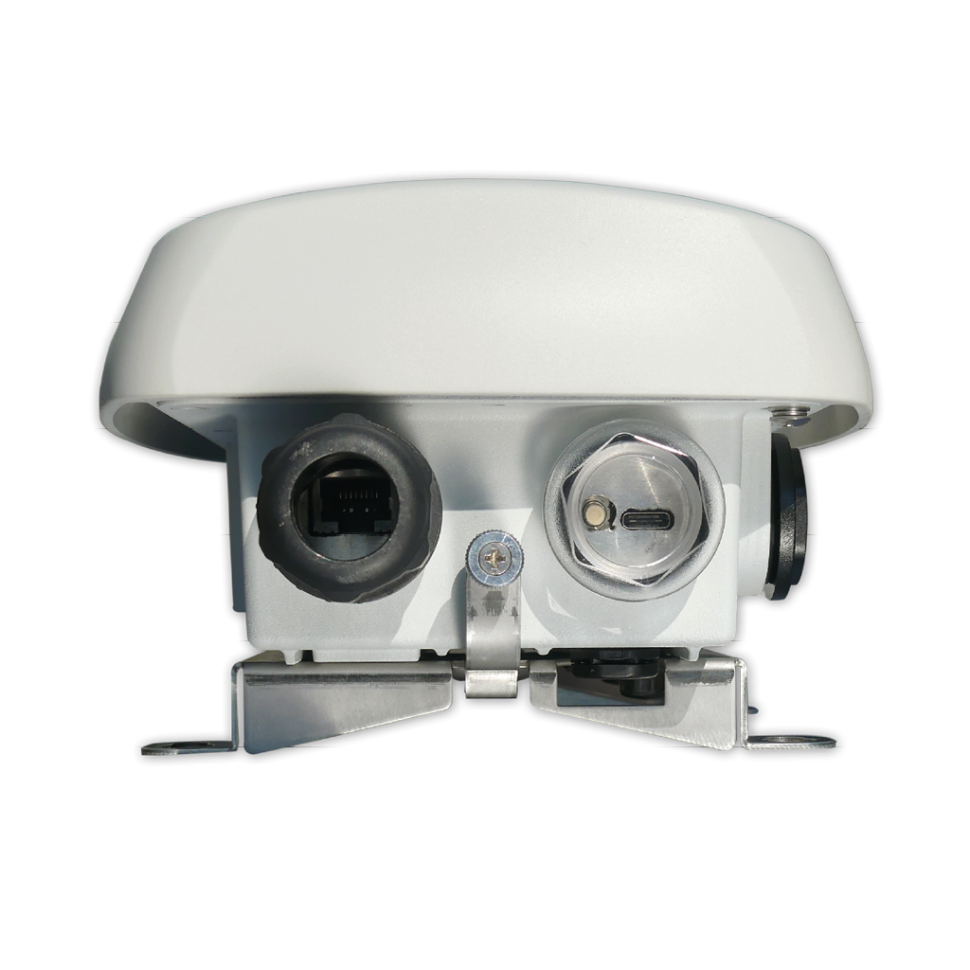

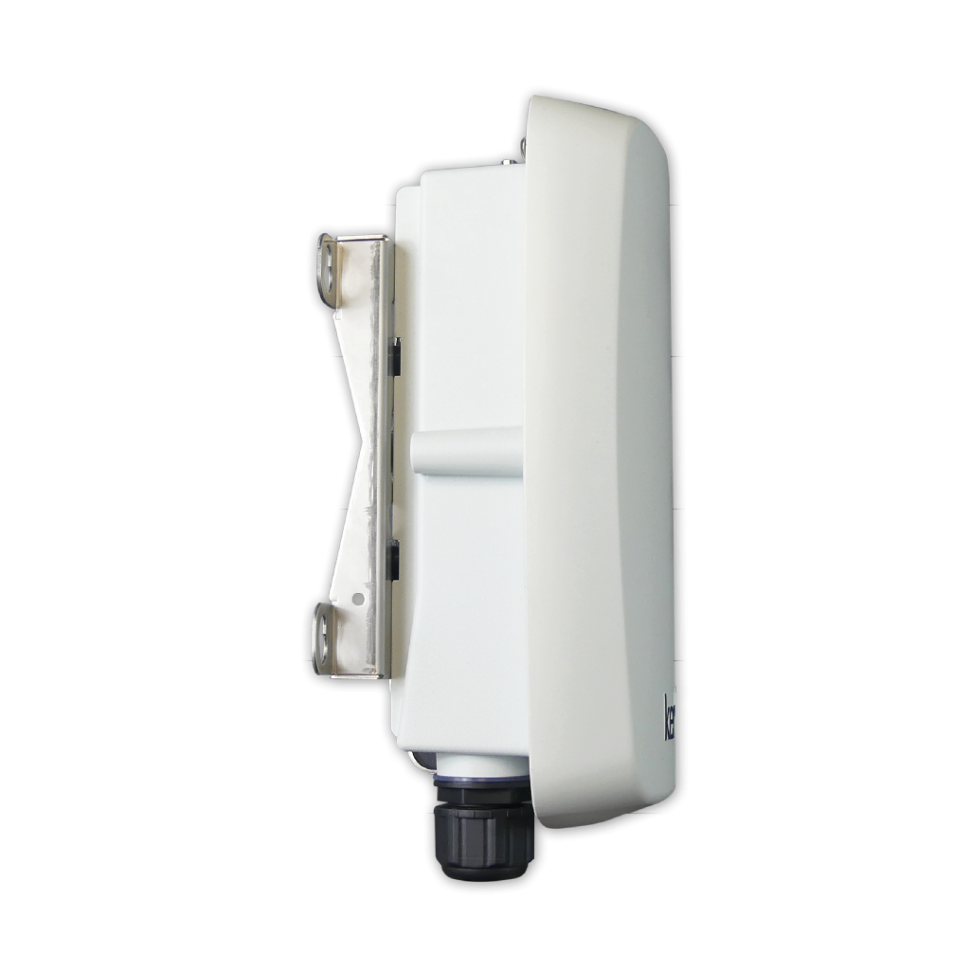

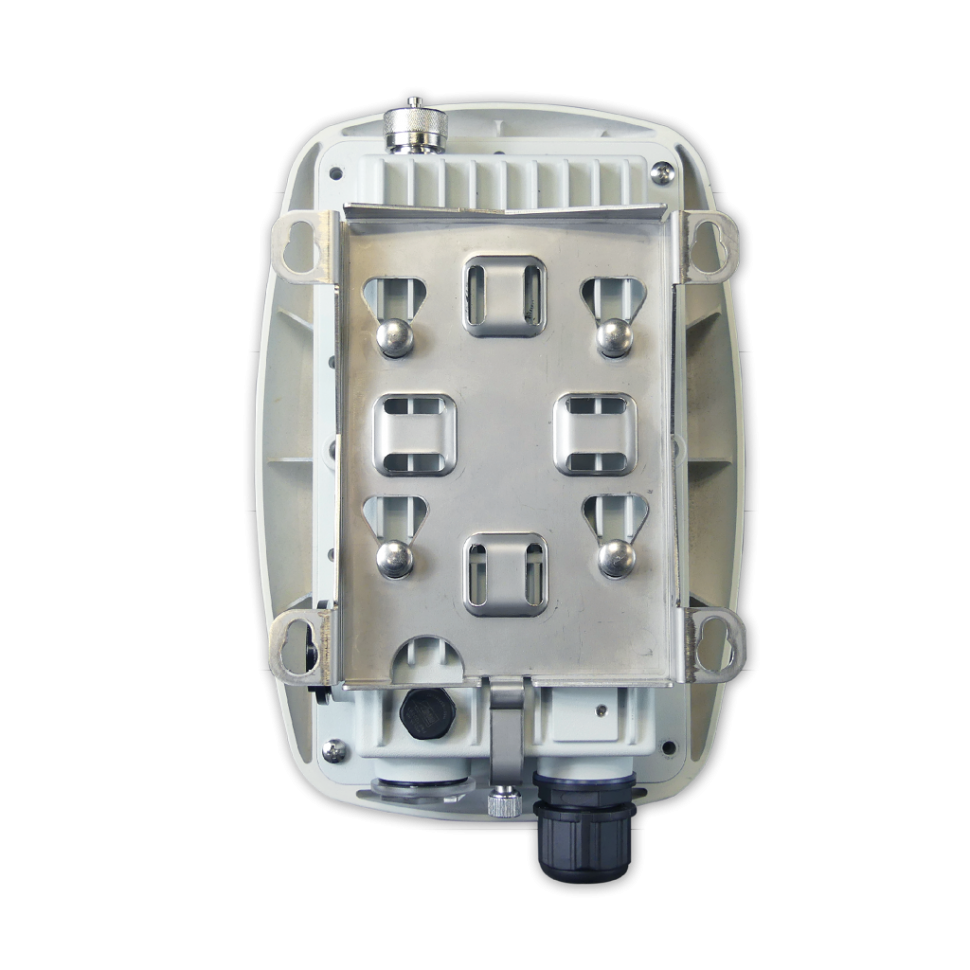

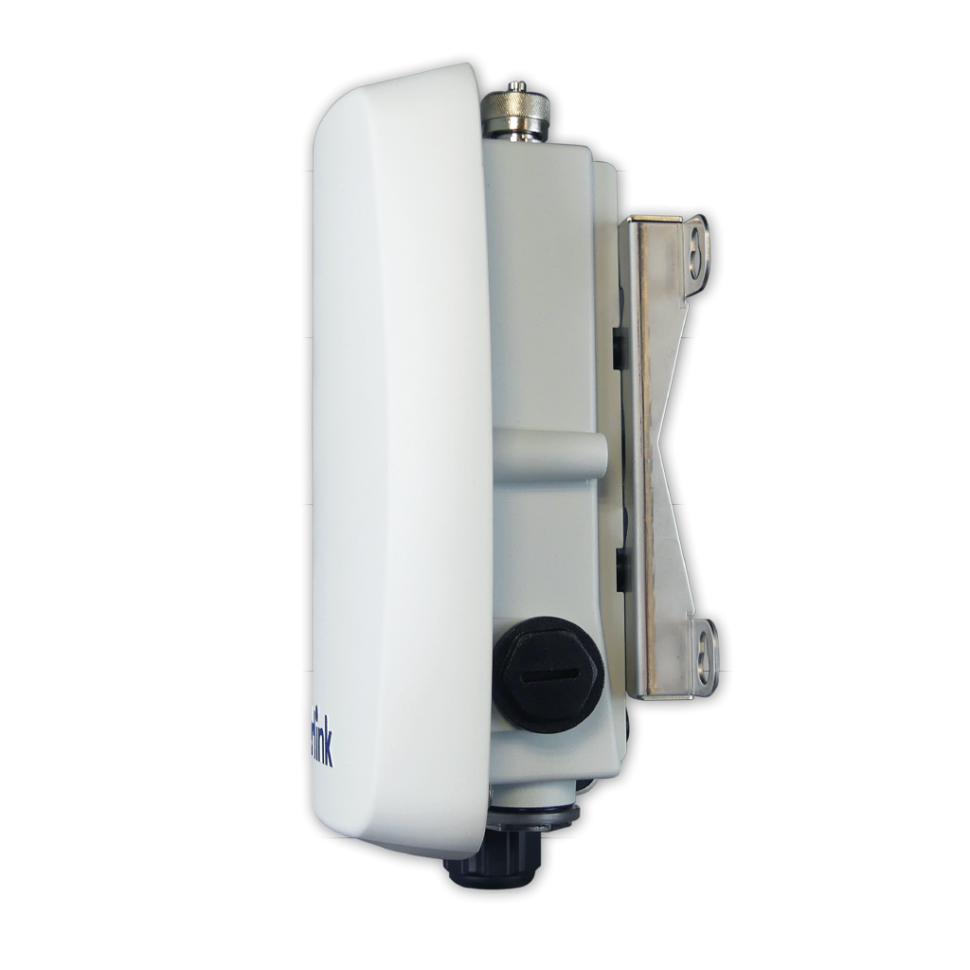

その他画像


Wirnet istation

Wirnet istation

Wirnet istation



Wirnet istation

Wirnet istation

Wirnet istation



Wirnet istation







SPNについて







 Kerlink社のSPN提供、サポート終了に関するご案内



SPNライセンス最終発行日:2024年9月30日


それ以前にSPNライセンス発行されているGWについては引き続きSPNを利用可能ですが、
サポートにつきましても原則同日にて終了となります。

今後の代替サービスとしてはChirpstack、Actility TAOの2種類をご案内させていただきます。

  • Chirpstack オープンソースをベースとする組み込み LNS ソリューションはライセンスフリー(無償)ですが、
    ゲートウェイに Chirpstack LNS を統合し設定するためには、技術的なスキルが必要です。

  • Actility TAO (ThingsPark All In One):Node-REDモジュールとコネクタを備えた、すぐに使える組み込み型LNSになります。
    ※Actility TAOは有償ライセンスとしてご購入いただく形となります。



https://www.trackers.jp/download/kerlink/KERLINK_JAPAN_Edge_Computing_KSA_KHA_v2.pdf
https://www.trackers.jp/download/kerlink/KLK_JAPAN_Chirpstack_demo_GISupply.pdf
https://www.trackers.jp/download/kerlink/KLK_JAPAN_KerOS6_intro_v2_KSA_KHA.pdf



AWS等のクラウド型LNSも使用可能です。
ご不明な点がありましたらいつでもご連絡下さい。





・Kerlink JapanからSPN終了に関する案内【PDF】 (2024/6/26)
