カテゴリー: 放牧牛管理システム「うしみる」

2024年 7月 11日
 by ノルドマルク



そもそも放牧牛に取付ける端末は以下の要件を満たしていなければなりません。



1.放牧牛の激しい動きに耐えうる頑丈な端末をつくること

2.電池が長持ちすること



これを実現するまで4年近くかかっています。最難関は「3．遠くにいる牛の発情を検知できること」です。大きな課題と解決法についてまとめてみます。



①動態判別行うために十分なデータを遠くの牛からゲートウェイに送信できない＞端末にシゴトをさせ、少ないデータで動態を判別できるようにする

②つなぎ飼い牛と異なり放牧牛の動きが激しく、端末を首頂部右横に固定できない＞顎下でも動態判別できるようにする。錘も不要なので牛への負担が少ない

➂肉牛、乳牛、放牧されている場所、牛群タイプによって牛の動きは異なる＞各端末に学習期間を持たせ、各端末が装着されている牛の「基準」を持つようにする



現在台湾3カ所、日本国内4か所の牧場での実験を続けています。日本国内の実験牧場の牛に取付けた端末が発情検知すると、私（実運用では牧場管理者）にメールが届きます。アプリ上でも発情可能性を位置情報とともに表示します。検知率を高めることはもちろんですが、2023年より実験をつづけるうちに、さまざまな問題も浮かび上がってきました。



・ある牛に取付けた「うしみる首輪」を一か月後に別の牛に取付けた場合、過去の学習データはどうなるのか？

・「うしみる首輪」を取付けてから一定期間その牛を牛舎にとどめ、その後草地に放った場合はどうなるのか？

・首輪を装着する際に装着する人の個人差により、ゆるめに取付けてしまった場合はどうなるのか？

・発情の有無にかかわらず、PG*投与により発情誘引を行った場合も正しく検知できるのか

*投与することにより黄体を退行させ、発情を誘起する



どうにも解決できない問題もありますが、運用や改良で解決できる課題もあります。



発情検知実験を続けています⑥に続く



---

発情検知実験を続けています①はこちら

発情検知実験を続けています②はこちら

発情検知実験を続けています③はこちら

発情検知実験を続けています④はこちら



2024年6月19日
 by ノルドマルク

3軸加速度センサーによる 最初の一歩の実験 が終わりました。

3軸加速度センサーの十分なデータ量があれば牛の動態を高精度で判別できるということがわかりました。LoRa通信でのデータ送信量を少なくするために、3軸を合成軸などにするとすぐに精度は落ちてしまいます。人の背中に装着した加速度センサーなどとは異なり、牛の首では人の腕時計に内蔵された加速度センサー同様、オリエンテーション（軸の方向）が容易に変わってしまいます。つなぎ飼いの牛用端末は薄型で首上部に固定しやすいものが多いです。またつなぎ飼いなので動きも限られます。しかし放牧牛用端末ではGPSモジュールなども内蔵しているため厚みもあり、顎下に錘をつけても牛によっては端末が徐々に顎下の錘に近づいてくることがありました。首輪の形状などで物理的に解決しようとしてもなかなかうまくいきません。

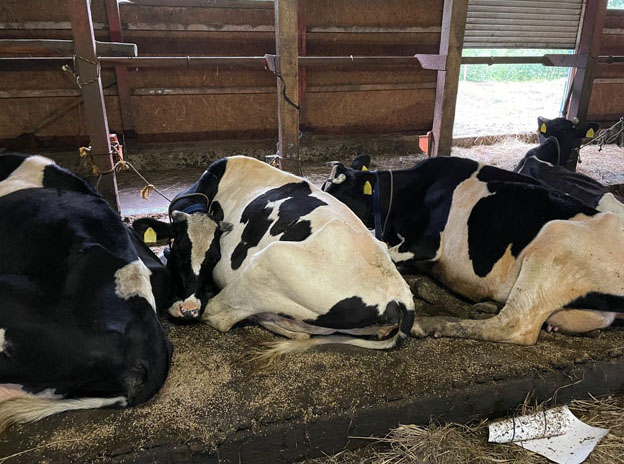

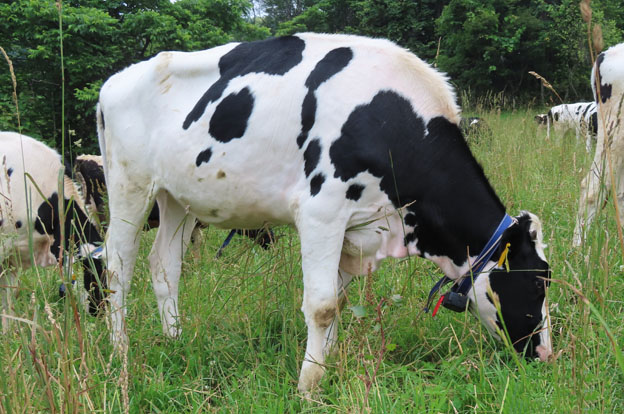

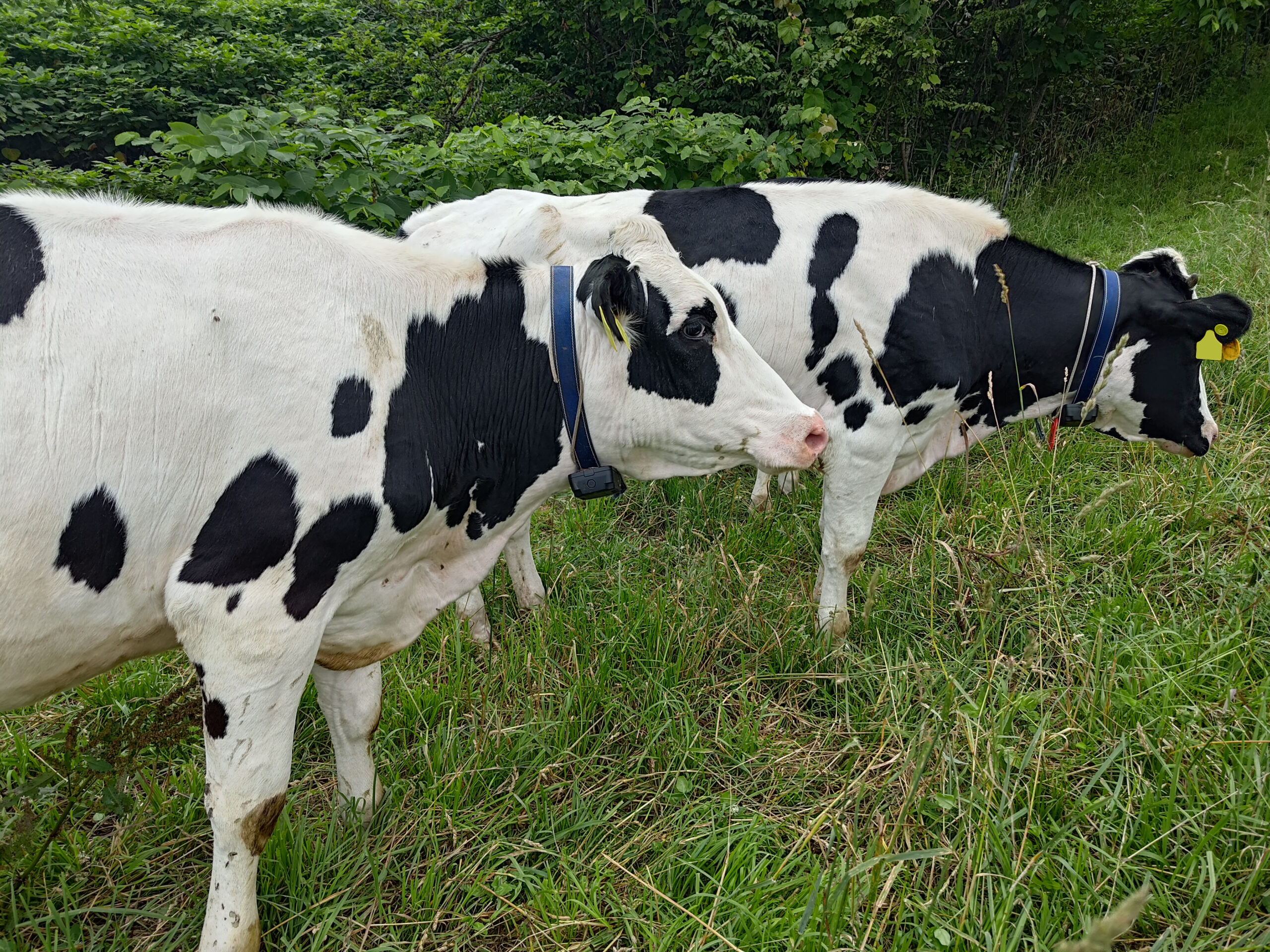

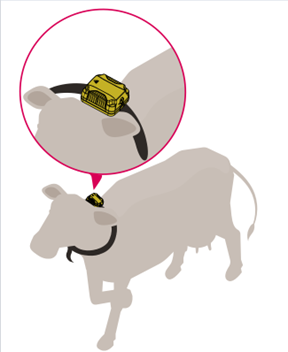

当初は左画像のように首上で端末を固定していました。錘も必要でした。現在は錘なしで顎下に取付けています。電源ボタンは右耳よりにくるように取付けしています。この取付け方で同じような精度での発情検知を目指しています。

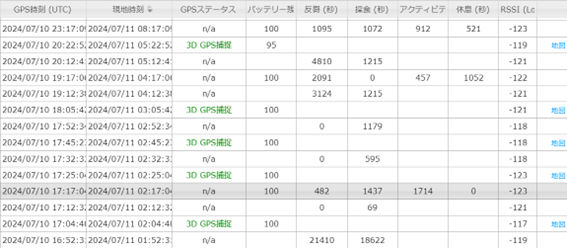

「うしみる」の発情検知では端末がシゴトをしてLoRa通信による制限を補っています。20分毎に位置情報を送信して、電池が長持ち（「うしみる首輪2号」では5年間）するためには、放牧牛に取付けた端末がシゴトをしなければなりません。具体的には端末自信が「あれっ？いつもよりこの牛、活動量が増えてきたな・・・。」と思い、ある基準を超えた時に自らアラートを発信しなければなりません。



発情検知実験を続けています➂に続く

---

発情検知実験を続けています①はこちら







2024年6月12日
 by ノルドマルク



公共牧場への入牧もやっと終盤を迎え、発情検知の実験も準備が整ってきました。弊社では台湾のメーカーと協力して、北海道で3か所、九州で1か所、台湾で3か所の牧場で実験を行っています。

放牧牛端末開発にはいくつかの「越えなければならない壁」があります。まず大前提として端末は夏季放牧期間中電池がもたなければなりません。適正な送信間隔を維持しつつ、電池が6カ月間はもたなければなりません。公共牧場などではそうそう簡単に牛を捕まえて、首輪の付け替えなどできません。弊社の「うしみる首輪1号」は20分毎の送信間隔で約6カ月間電池がもちました。まあ「最低限の基準はクリアできた」というところです。それでも700頭近く放牧している牧場にとって、夏季放牧前の電池交換は大変な人手と時間を要しました。



次なる壁は端末の堅牢性です。弊社が実験をさせていただいている斉藤牧場は、開拓団が割り当てられた石だらけの山に切り開いた牧場です。牛の活動量は他の公共牧場とは比較にならないほど多く、牛は人の背丈ほどある笹の中や、谷の中を突き進んでいきます。端末は石にゴリゴリこすられたり、水飲み場では水没したりもします。そんな環境でも問題なく動作する端末でなければなりません。弊社では様々な環境の牧場で実験を続けることにより、より堅牢な「うしみる首輪2号」をリリースすることとなりました。

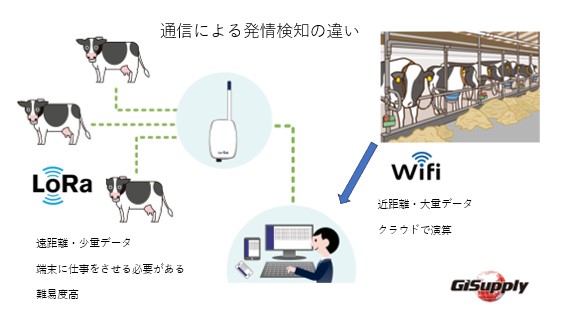

3つ目の大きな壁は牛舎から5㎞など遠くにいる牛の発情をどのように検知するかという点でした。「つなぎ飼い牛の発情検知システムはいくつもあるのに、放牧牛の発情検知システムはほとんど見かけない」というのは、「遠くにいる牛からのデータ送信の難しさ」に理由があります。発情検知には体温などによるものもありますが、加速度センサーを使ったものが多いです。LoRa方式では3軸加速度センサーのデータを、1秒間に10回送るというような用途には向きません。「では4Gなど使えばよいのでは？」という質問も承りますが、それでは端末の電池がもちません。とんでもなく大きな電池を内蔵した端末を牛にとりつけることになってしまいます。動態判別には大量にデータが必要となりますが、特殊なデータ圧縮技術を使い送信するという方法もあります。しかし弊社と台湾のメーカーでは「端末にシゴトをさせる」という途を選びました。ただその前にまずはイチから「加速度センサーによる動態判別」の実験をやらなければなりませんでした。



1. 通信機能なしの三軸加速度センサーロガーを放牧牛に取付け、データをログする

2. 同時に牛のビデオを撮り続ける

3. 持ち帰ったビデオを牛の動態（採食、反芻、横臥、歩行）に時間ごとに仕分ける

4. ログしたデータをある式にあてはめ、上記動態と比較を行う



データ取りは1日3－4時間程度何日も行います。「最初の一歩」の実験となりますが、まずまず3軸加速度センサーで牛の動態判別が高精度で行うことができるということが理解できました。



---



※発情検知実験を続けています②に続く

2024年5月8日
by ノルドマルク



今年も放牧シーズンがやってきました。今日は弊社近くにある  斉藤牧場で、ゲートウェイ設置と首輪の取付けを行ってきました。斉藤牧場は大変ユニークな牧場で東京ドーム28個分の広大な草地に50頭の牛を放牧しています。牛たちは笹や木々の間をたくましく闊歩し、岩に頭をこすりつけるなど他の公共牧場の牛とは明らかに異なる行動パターンが発現します。

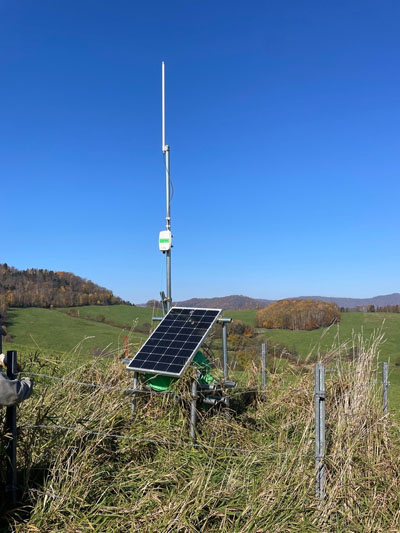

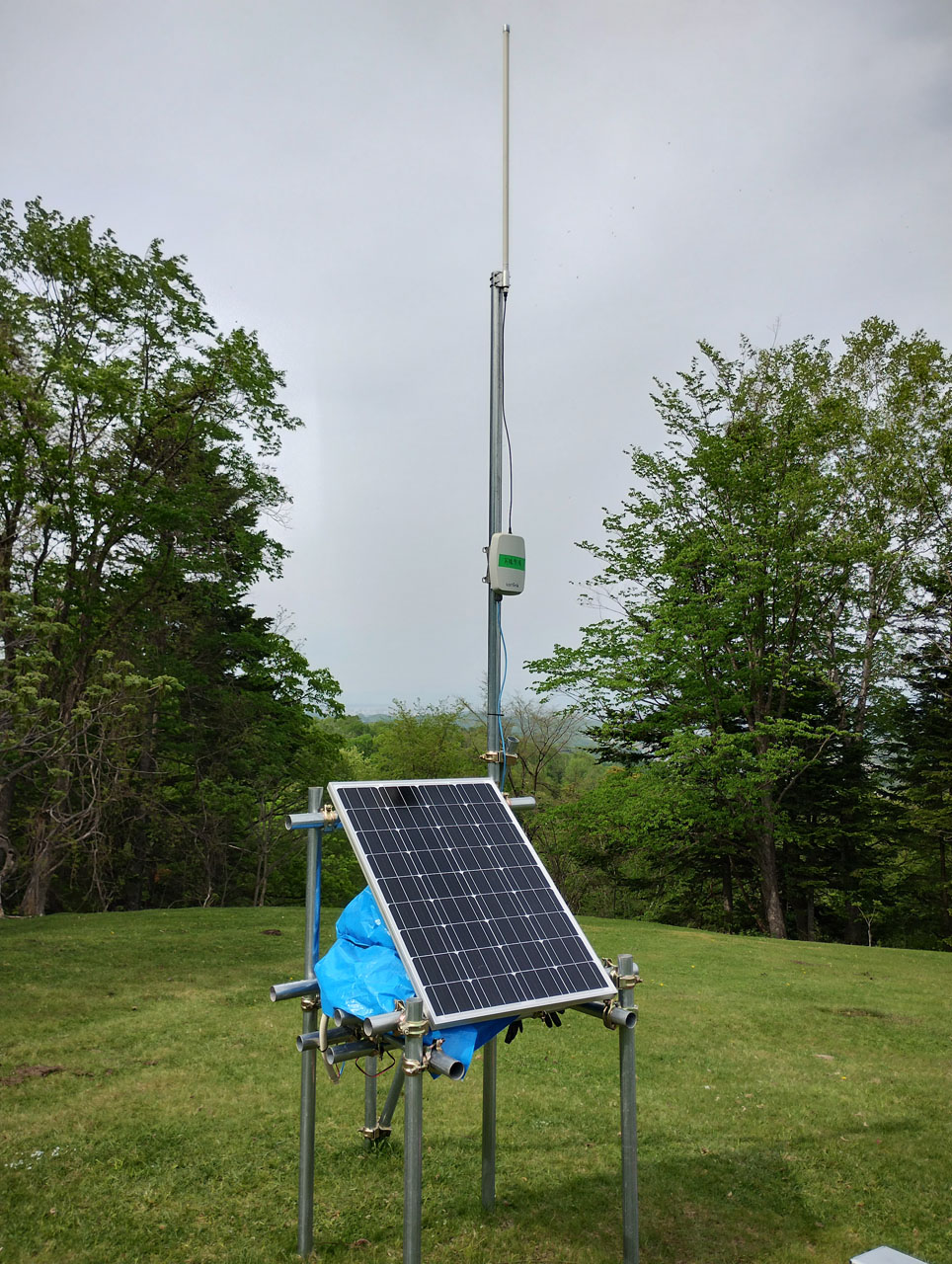

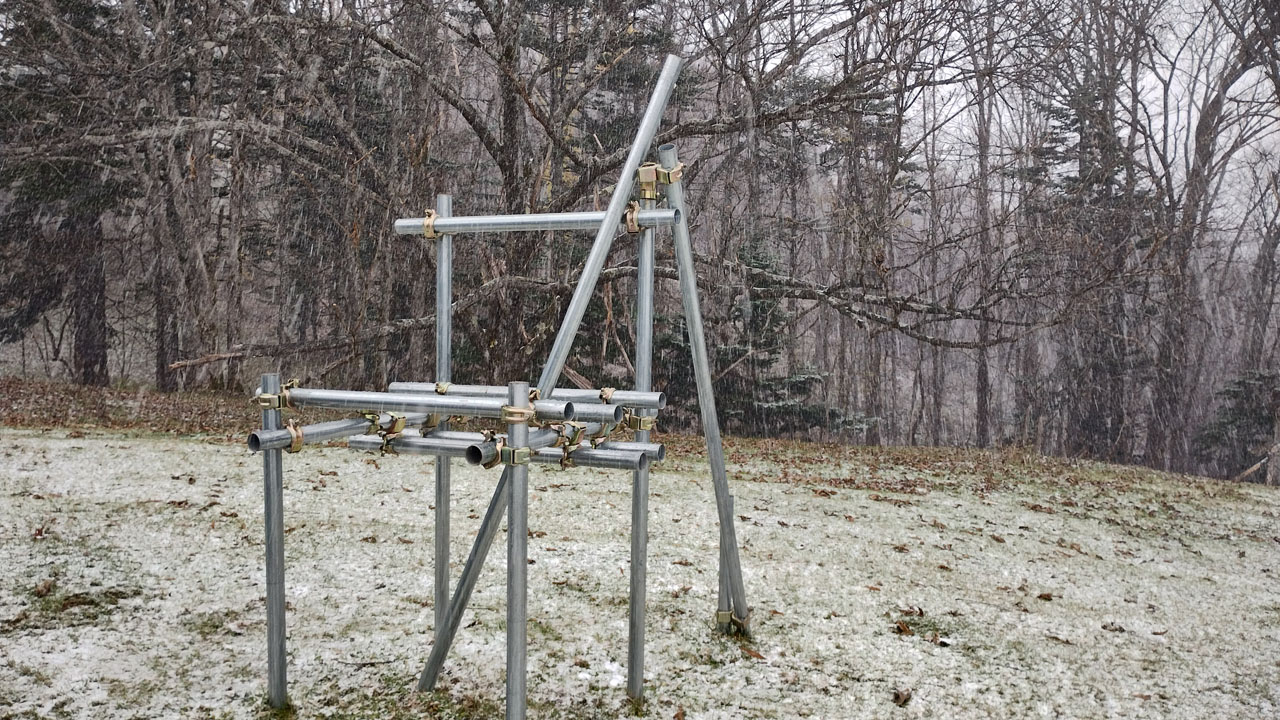

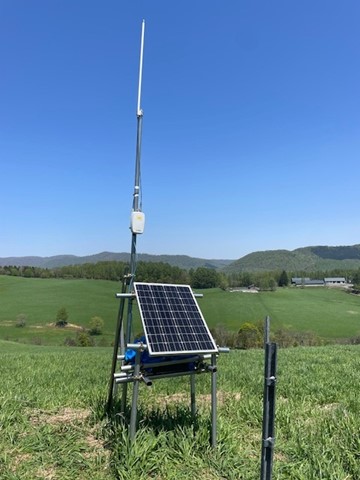

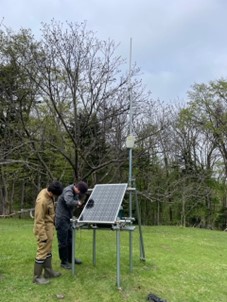

まずはゲートウェイを取付けます。ゲートウェイは4G通信が可能な、できるだけ高い開けた場所に取り付けます。牛たちは4G通信不可エリアも歩きますが、ゲートウェイと「うしみる」首輪をLoRa方式で通信しています。ソーラーパネルで給電します。冬の間もゲートウェイ設置の骨組みは残したままにしてあります。

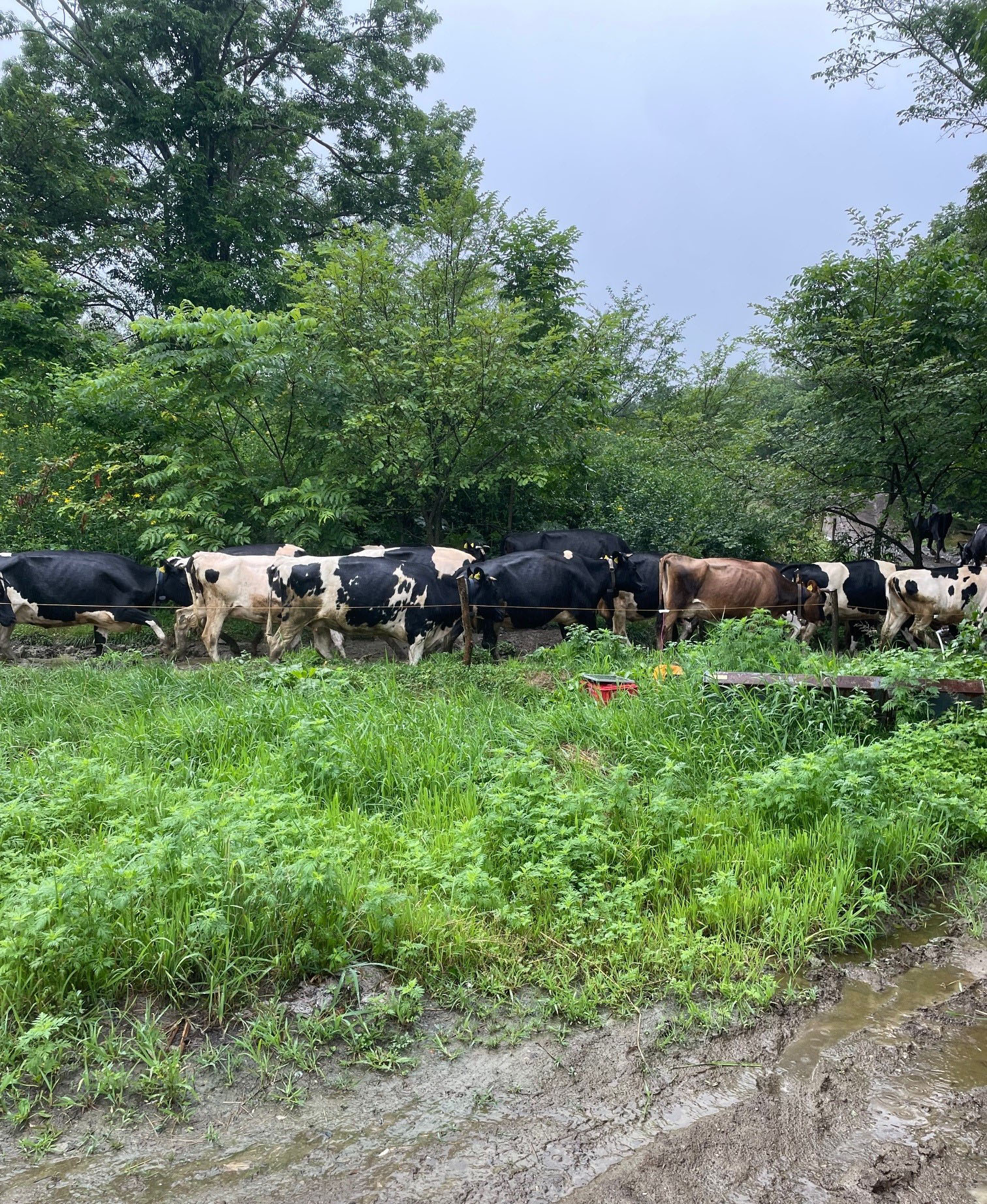

牛たちは早朝4時頃と午後3時頃牛舎に戻ります。戻ってこない牛はスマホで位置情報確認、その場所に行き牛舎へ誘導します。

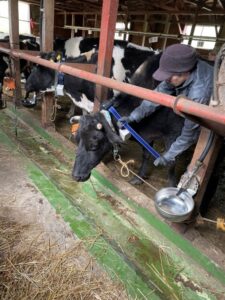

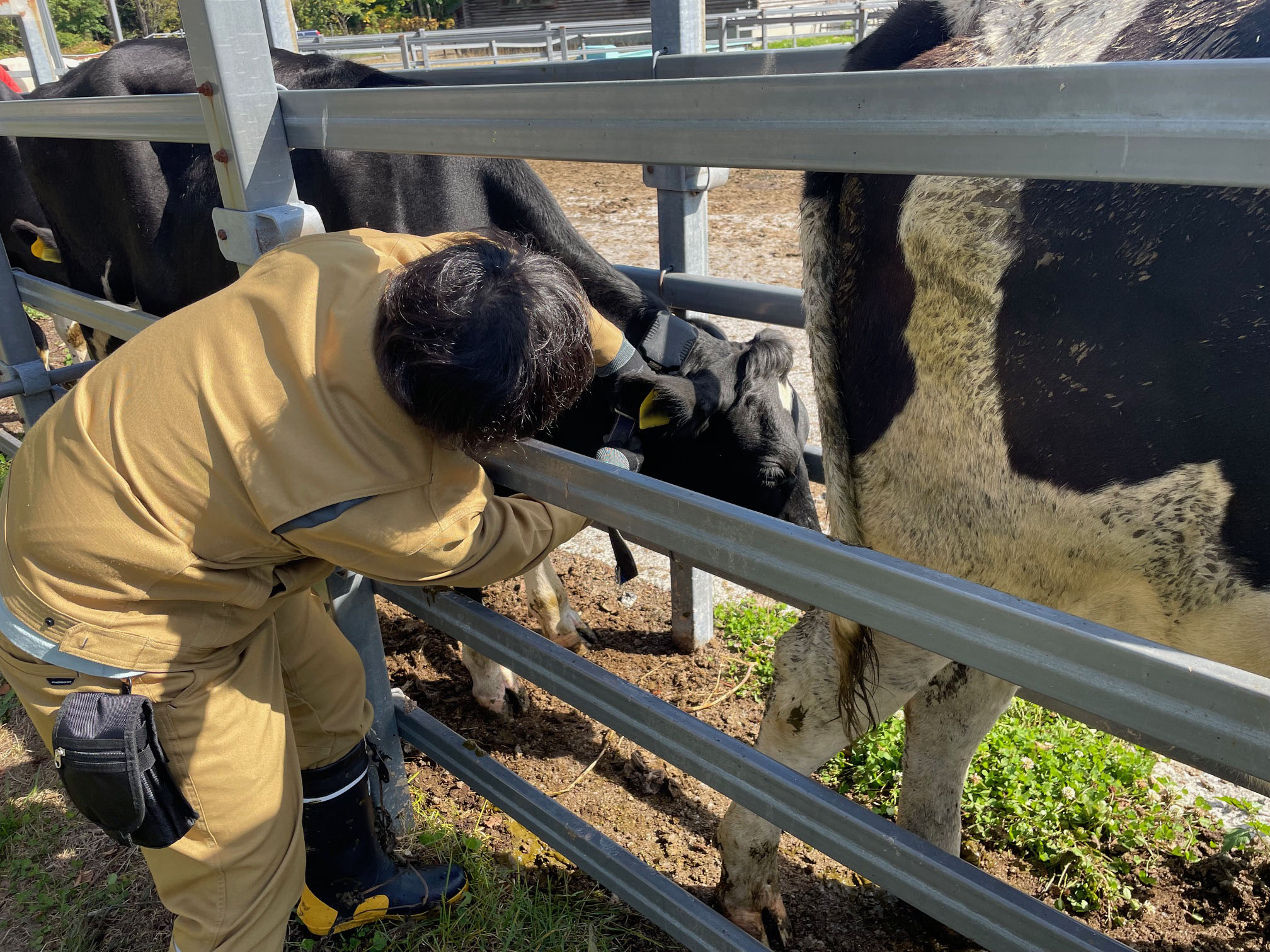

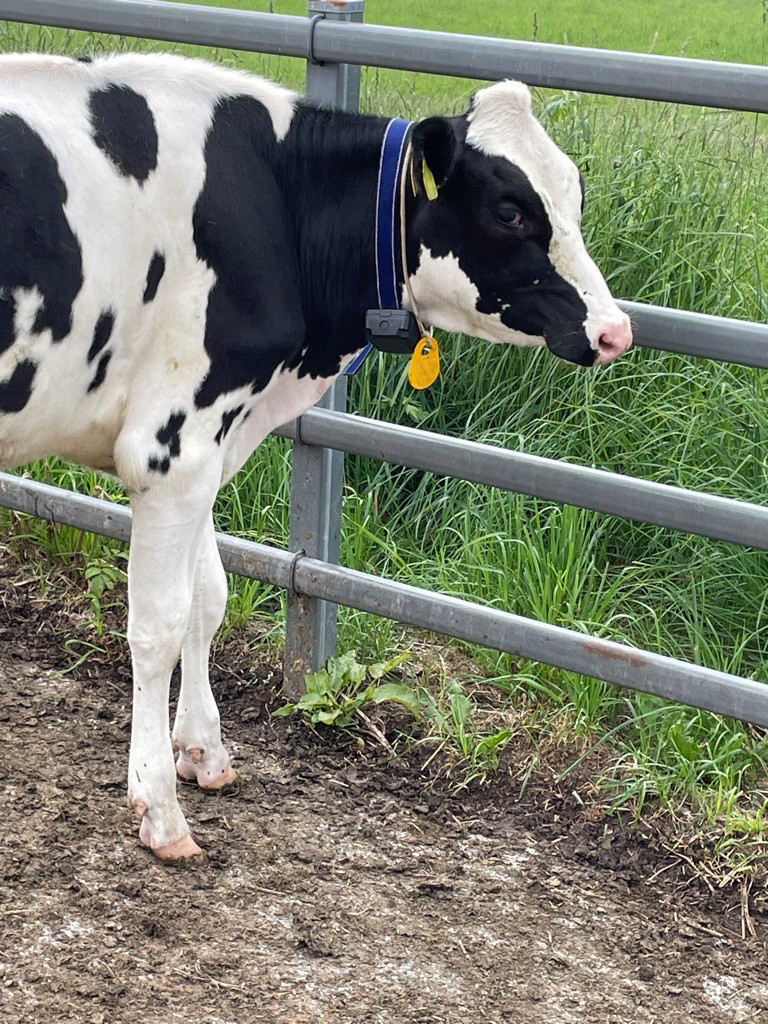

夏季放牧開始のため首輪を牛舎内でつながれた牛に取付けます。位置情報送信間隔は20分で、新型首輪は5年程度使用可能です。

首輪を取付けられた牛たちは順次、広大な草地に戻っていきます。

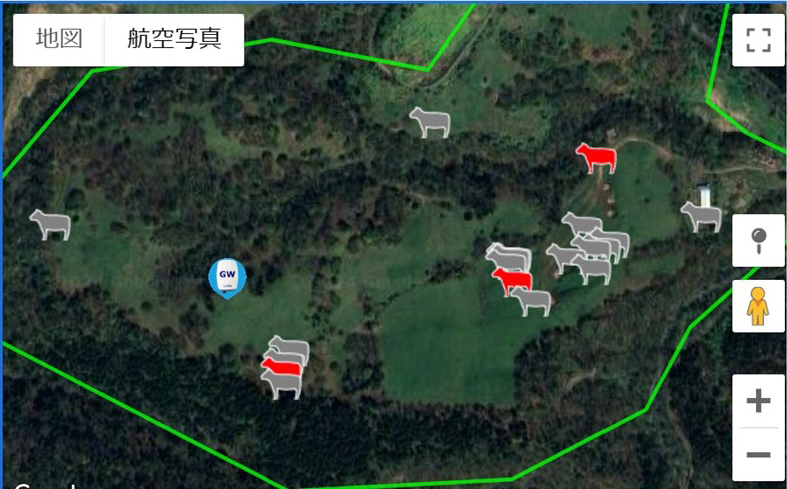

「うしみる」アプリですぐに位置を確認することができました。



今年は若齢の牛も多く、今日のように気温がまだ5℃以下の日には牛舎にとめ置かれます。



斉藤さんのお話では、日に2回牛を牛舎に追い込む際、毎回スマホで牛たちの位置を確認するそうです。数頭戻ってこない牛がいるケースも多く、位置情報を頼りに捜索すると牛が転倒して動けなくなっていることもあったとのことです。



2023年6月12日
by ノルドマルク

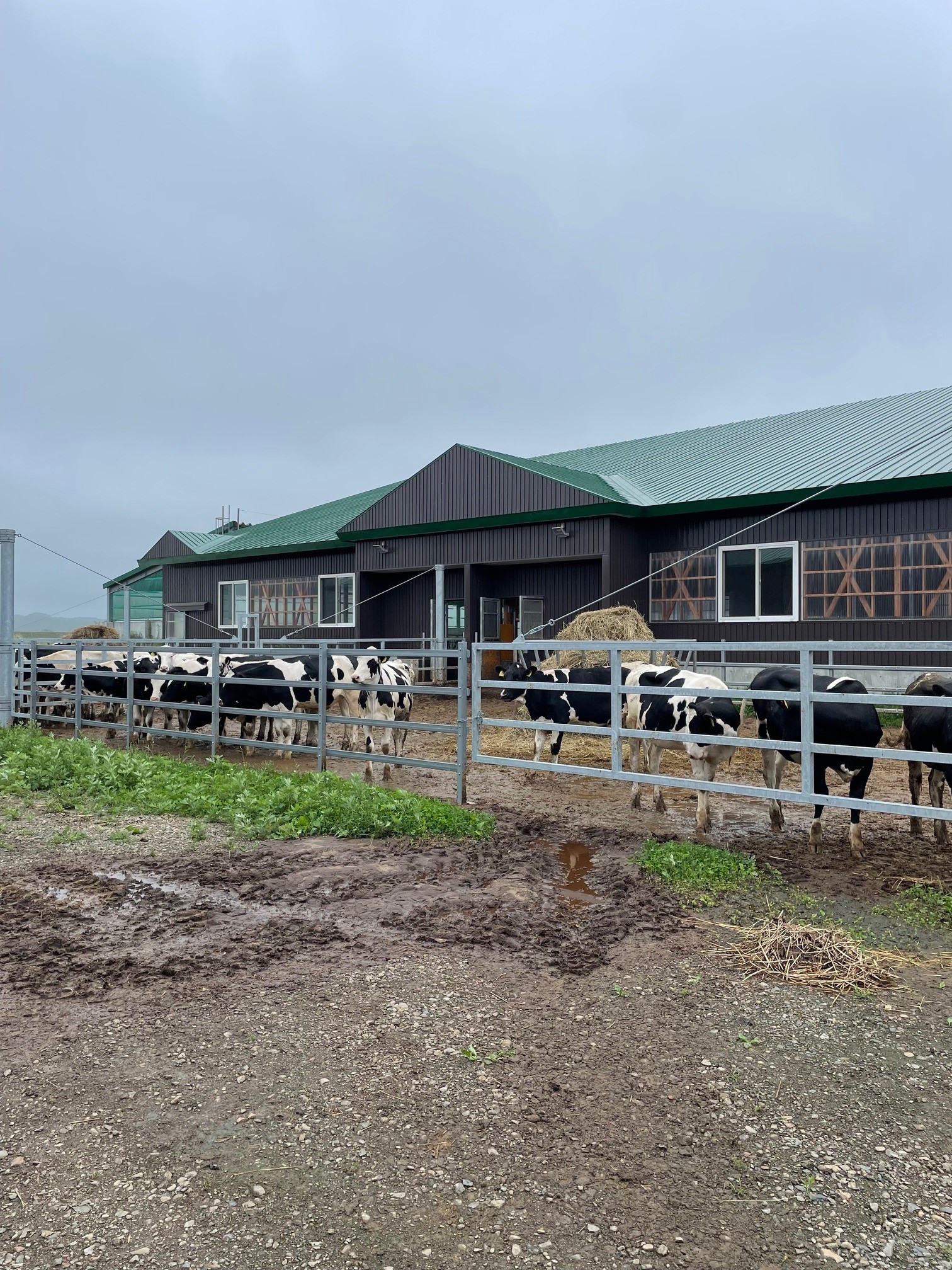

雪解けの遅い旭川北部の江丹別地区でも、入牧が本格化してきました。この時期旭川地区はまだ肌寒い日も多いですが、この「うしみる」首輪取付け日は快晴に恵まれ、夏の訪れを感じさせる一日となりました。各農家から入牧してきた牛たちは、朝から首輪装着の為、一か所に集められています。

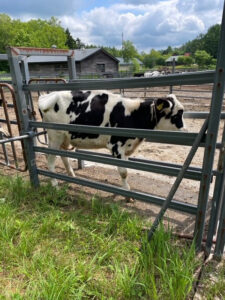

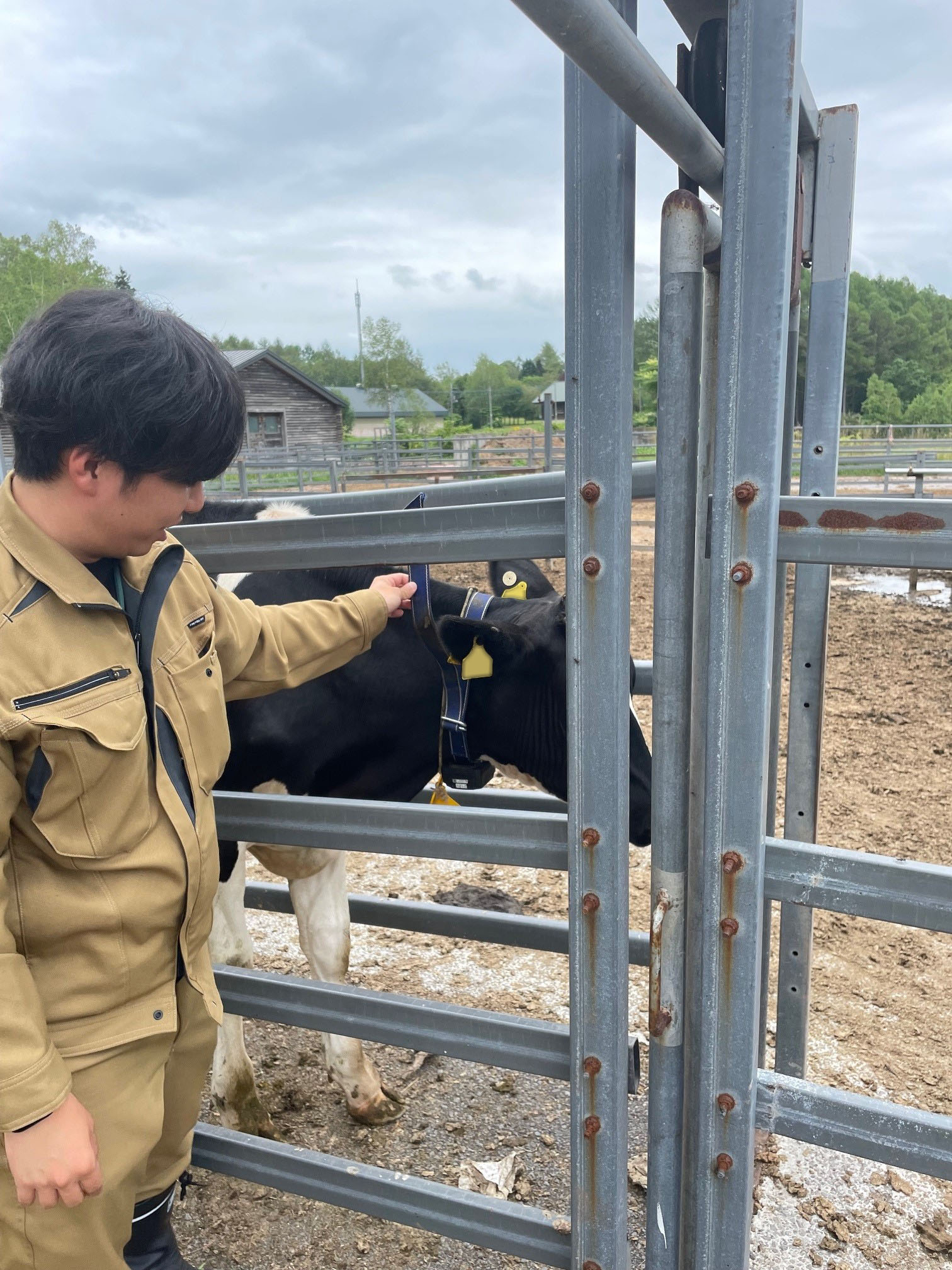

パドックに集められた牛たちは、1頭ずつ追い込み柵に誘導されます。そこで耳標と端末番号を記録し、牛に負担がないように、また端末位置がずれないような適度な「きつさ」で首輪が装着されます。追い込み柵に誘導された牛は、不安でパニック状態になる場合もあります。こちら江丹別の牧場では作業の方々がやさしく牛に話しかけ、牛の不安を取り除こうとされていました。

首輪の装着を終えた牛たちは、さわやかな青空のもと広々とした放牧地に放たれていきました。



2023年5月19日
by ノルドマルク



雪解けの遅い旭川北部の牧場にも、牛たちの入牧の季節がやってきました。5月末の入牧に向けて、牧場作業の方々は柵の補修など放牧場の準備のため、忙しく作業をされています。

弊社ではこちらの牧場に、LoRaゲートウェイを設置してきました。本年11月まで70頭の放牧牛をモニタリングする予定です。

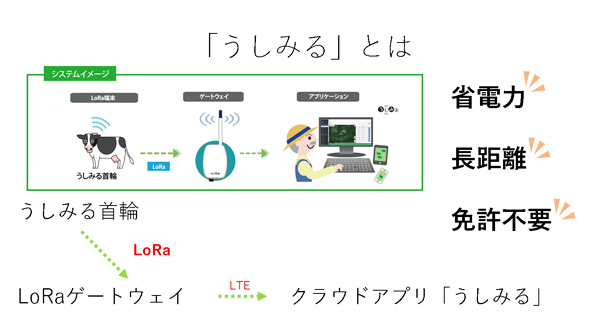

弊社の放牧牛管理ステム「うしみる」をご利用いただく場合、機器をお送りしてすぐに「じゃあ始めましょう」ということにはなりません。まず第一歩は牧区割図などをいただき、Google Earthなどで遮蔽物や標高なども考え、どこにLoRaゲートウェイを設置するか、机上でだいたいの「あたり」をつけます。電源は取れないとしても、まずはLTE電波が届くエリアで「あたり」をつけます。牛＞ゲートウェイはLoRa通信ですが、ゲートウェイ＞サーバーはLTE通信でデータを転送します。

おおよそ「あたり」をつけたら、下見に行きそこから放牧されるであろう牛たちまで、視通線が取れそうかどうかまず考えます。電源が取れない場合、ソーラーパネルが木々に遮閉されないかなどにも注意を払います。「ここでよさそう」となって、初めて機材持込の日時などを決めます。



作業当日は単管を打ち込み、骨組みを作りチャージントローラーなど雨に弱そうなパーツなどはケースに収納します。現場にもよりますが、ここまで2時間程度の作業です。



完璧なゲートウェイ設置場所は多くなく、牧区によってはゲートウェイから牛が見えないような状況も発生します。通常はゲートウェイ設置後に必ず「信号調査」を行います。山の裏側などでもLoRa通信が有効か、LoRaトラッカーを持って歩きます。ここで要注意ですが、牛に装着する「うしみる」首輪は20分-30分に一度データ送信を行います。それを信号調査に使用しては迅速な信号調査を行えません。弊社ではより小型のLT-501Hなどを携帯し、10秒ごとにデータを送信するようにして牧区を柵沿いに歩き回ります。木々の生い茂った場所、ゲートウェイが見えないような場所では、特に入念に調査を行います。



ここまでくればあとは牛の入牧を待ち、「うしみる」首輪を牛に取付けます。牛と端末を正しく紐づければ、順調に放牧シーズンが始まることとなります。





2023年4月10日 　
by ノルドマルク　



北海道公共牧場会 の研修会（札幌）で、弊社の放牧牛管理システム「うしみる」について発表を行いました。

北海道公共牧場会は北海道での酪農振興を主な目的とし、肉牛、乳牛に関わる公共牧場間の情報交換等を目的としています。公共牧場は以前全国に1,200ほどありましたが、現在は700程度でかなり減少したようです。飼料価格高騰などで公共牧場の運営も大変ご苦労されているようです。

今回の研修会における講師の方のお話の中で、牧草の話は特に興味深いものでした。長く伸びすぎた牧草は栄養がなくなり、短草になれるということが重要であるということを再認識しました。「ちょうどよい伸び具合」ではダメで、早めに採食させることが重要と講師の方は強調されていました。また講習の中で再度放牧の意義についても説明を聞くことができました。



―放牧のメリット

・強靭な身体を作る

・糞尿を肥料化させることができる

・衛生環境を高めることができる

・土壌の改善

・低コスト



―デメリット

・牛の怪我の可能性

・馴致が必要となる

・気象条件などよみきれない変動要素がある

・移動にお金がかかる



またニュージーランドの事例でha当たりの適正な頭数についてもお話がありました。弊社「うしみる」では、任意に作成したエリアに牛が現在何頭いるか確認できる機能はあります。データを再利用することにより、ヒートマップを作製することもできます。「うしみる」の中に、それが標準機能として組込むことができればよいなと考えています。



2023年4月3日
by ノルドマルク

3月28日（火）札幌で開催された日本草地学会で弊社の放牧牛管理システム「うしみる」についての発表を行いました。日本草地学会は草地農業の発展に寄与するため、草地および飼料作物に関する学術の進歩と知識の普及をはかるための学会です。

https://grasslandscience.jpn.org/　(日本草地学会サイト)



本年は札幌で大会が行われ、「スマート放牧監視の現状と課題」について企画集会が開かれました。弊社も「うしみる」についての発表をいたしました。すでに昨年度「うしみる」をご使用いただいた、熊本県草地畜産研究所、島根県畜産技術センター、農研機構西日本農研のご担当から実証例、活用例について発表がありました。発表の中に製造側としての「気づき」がたくさんありました。



・霧だけではなく、草の中で牛が見えないような環境で特定の牛をさがすのに有効

・放牧地が大きい方が「うしみる」使用で時間削減が期待できそう

・泥沼などにはまって動けない牛の救出に有効

・離島での放牧での事故率は弊社思うより高かった

・若い牛ほど予期せぬ事故に気をつける必要ある



「うしみる」アプリで改修した方がよいポイントについても、意見をお聞きすることができました。これまで放牧牛用端末の毎年の電池交換が、酪農家様の大きな負担となっていました。弊社では20分間隔、夏季放牧で5年間利用可能な省電力「うしみる首輪」を開発いたしました。



【うしみるプレゼンテーションファイル】

2022年11月16日
by ノルドマルク



雪虫も飛び始め、こちら旭川近郊も朝の寒さが厳しくなってきました。他の公共牧場様同様、弊社が実験で利用させていただいている 斉藤牧場 でも、牛の放牧期間が終了し機器の撤収に行ってまいりました。

斉藤牧場ではできるだけ自然を残した山地で、牛たちにとり自由度の高い形で放牧を行っています。牛たちは早朝に自ら牛舎に戻り搾乳を受け、また自ら草地に戻り草を食み、横臥しまた夕方には牛舎に戻りす。旭川市も雪がちらつくようになり、牛たちは4月上旬まで、長い冬を牛舎で過ごすようになります。



弊社では斉藤牧場の約25頭の牛に「うしみる」首輪を装着し実験に協力いただいています。本年度は牛舎にビーコンを取付け、牛たちが牛舎に戻りビーコンと紐づいた時に牛が戻ってきたことがわかるような機能の実験をしました。九州南部の島々などで自由放牧をされているような農家さんには役に立つ機能と思います。また加速度センサーによる発情検知の実験を行い、3軸加速度センサーで行動量が著しく上昇した際にアラートが来るよう仕組みを実験しています。牛舎飼いの牛と異なり、放牧牛では携帯電波の無いような3-4km離れた場所においても、牛のデータがゲートウェイに届かなければなりません。離れた場所から3軸加速度データ10Hzなどの生データをそのまま送信し、6カ月間以上電池が持つような、牛に装着できるような端末を開発することはできません。実際の牧場で使えるようにするためにはさまざまな「工夫」が必要となってきます。



　牛たちの退牧シーズンを迎え、弊社では現在「うしみる」をご利用いただいている農家さん、JA様、研究機関の方々にアドバイスをいただくために聞き取りをさせていただいております。来年度さらに「うしみる」を使いやすくすることができ、放牧業にいくばくかの貢献ができれば幸甚です。







2021年7月26日
by ノルドマルク



弊社は旭川市の斉藤牧場 で放牧牛システム「うしみる」に関わる実験をさせていただいています。ここは「人と牛が協力し、山々を守るための牧場」ということで、様々な牛の自然な行動を観察することが可能です。今回は斉藤牧場における放牧とアニマルウェルフェアとの関係について考察してみました。



日本も加盟する国際獣疫事務局（OIE）においてアニマルウェルフェアは以下のように定義されています。

①飢え、渇き及び栄養不良からの自由

②恐怖及び苦悩からの自由

③物理的、熱の不快さからの自由

④苦痛、傷害及び疾病からの自由

⑤通常の行動様式を発現する自由



　1．運動

(クリックで拡大)

斉藤牧場で放牧牛にGPSロガーを装着し、1.5日の移動距離(10分間隔)を調べたところ、かなり険しい山を9.2kmも移動していました。ここで初めて牛の行動観察を行った時に、まず牛の足腰の強さに驚かされました。険しい笹薮の中をどんどん突き進んでいく牛たちに、こちらもついていくのがやっとの状態です。ここの牛たちは自分の行きたい場所に行き、食べたいものを選び口にするという自然な行動様式を発現しています。これだけ毎日歩いているのですから、屋内飼育牛とは、蹄の状態などもちがっているのではと容易に想像がつきます。肥育牛にとって運動は生産性の観点からデメリットになるかもしれません。しかし歩き回ることにより牛が健康を維持できるということは酪農家にとっても大きなメリットです。



2．採食

加速度センサーを牛の首に装着すると、牛が強い力で草を舌で巻き取っている様子がわかります。牛は本来、舌で強烈に草を巻き取って草地を食べすすんでいく動物です。牛の成長には濃厚飼料も必要ですが、斉藤牧場では牛が自分のカラダと相談しながら食べたいものを選択してるようです。険しく細い沢に水を求めて牛が分け入っていく光景もよく見かけます。こちら旭川も今年は高温で草があまり育たず、代わりに牛が笹を食べることになり、そのため乳量が落ちることがあるようです。



3．自然な行動

広大な牧草地では虫なども牛によってきますが、背中にとまった虫を顔や尻尾で追い払うのも、ある意味「刺激」で牛にとって自然な行動発現なのかもしれません。

斉藤牧場では牧場内に木々や岩などがあり、牛は木に首や背中を擦り付けてかゆいところをかいています。時には細い木の枝に眼の周りを擦り付けかいています。「眼にささるのでは？」と見ているこちらも気が気でありません。しかし牛の方は慣れたもので顎の部分を岩にすりつけたりするなど、自由に身づくろいをしています。牛舎にもカウブラシなどを設置しているのをよく見かけますが、斉藤牧場の牛たちは自然にあるものを利用して体調を整えているようです。



斉藤牧場ではある牛が別の牛に顔の周りをなめてもらっているのをよく見かけます。ソーシャルグルーミングともよばれる親愛行動ですが、複雑な牛群ネットワークを維持するための行動であるとする文献も見かけます。



牛たちは猛暑日には日陰に入り休息し、大雨の時には木の下で雨をしのいでいます。

こちらの斉藤牧場では牛たちが場所、食べ物などを自分たちで選択しながら日々を過ごしています。ヒトにとってアニマルウェルフェアと生産性を両立するのは大変難しい課題かもしれません。しかしこちらの牧場で、子牛が人になでられながら山を下りてくる姿を見ると、斉藤牧場の牛たちの「幸福度」はかなり高いのではないかと想像しています。
