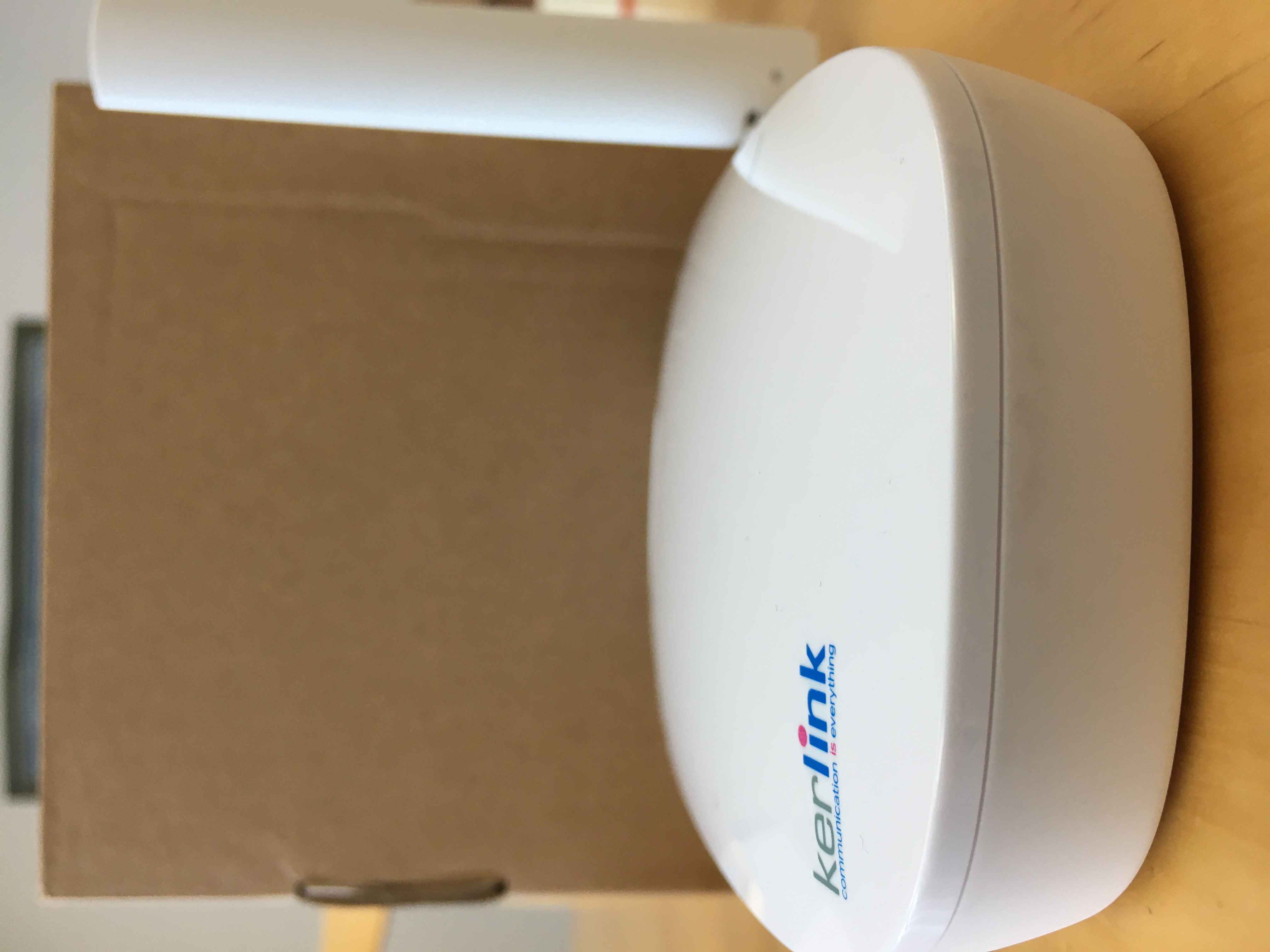

Wanesy Wave には、Beacon情報を取得する機能があります。
この機能を使うことで、工場や倉庫の見える化(モノや人にビーコンを装着し、位置情報をリアルタイムで把握)が実現できるのではないでしょうか。

実際にどのようなデータを取得することができるのか説明していきます。

LoRaWANゲートウェイは Kerlink Wirenet iStation(以降iStation)、ネットワークサーバーは Kerlink WANESY MANAGEMENT CENTER(以降WMC) を使っています。
Wanesy Wave と iStation は弊社内に設置、WMC はクラウド上のサービスです。

Wanesy Wave からのデータ

ネットワークサーバー(WMC)から送信されるJSON内にある、payload に値が格納されています。
payloadを変換することで、

• 新しくスキャンされたBeacon
• 前回から引き続きスキャンされたBeacon
• スキャンされなくなったBeacon

の情報を MAJOR+MINOR(若しくはMAC Address), RSSI 値として得られます。

payload は次のようになっています(WMCからBase 64で送信)。

o2FugoMaB/8AAyMBgxoAAWHbAwBhcoIaCABGlRm5mGFjgoMaCAAL8CAAgwEvAA==

Base 64 デコードし、HEX値に変換します。

A3616E82831A07FF00032301831A000161DB03006172821A0800469519B998616382831A08000BF0200083012F00

CBORでデコードします。

{
 "n": [[0x7FF0003, -4,1], [0x161DB, 3,0]],
"r": [0x8004695, 0xB998],
 "c": [[0x8000BF0, -1,0], [0x1, -16,0]]
}

得られたJSONには
n: 新しくスキャンされたBeacon([MAJOR+MINOR iBeacon, RSSI, Moving Status])
r: スキャンされなくなったBeacon(MAJOR+MINOR identifier)
c: 前回から引き続きスキャンされたBeacon([MAJOR+MINOR iBeacon, RSSI, Moving Status])
が格納されています。

新しくスキャンされたBeacon情報を見てみます。

[[0x7FF0003, -4,1], [0x161DB, 3,0]]

2つの Beacon の情報が得られました。
1つ目の MAJOR+MINOR 0x07FF0003 はそのまま記載されています。

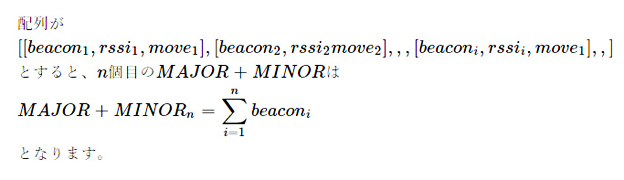

2つ目以降は配列の1項目目の和を求めることで取得します。
この場合だと、0x7FF0003 + 0x161DB = 0x080061de となります。

RSSI値も計算が必要です。

RSSI=JSONのRSSI×2−47

1つ目は、-4 × 2 – 47 = -55 となります。

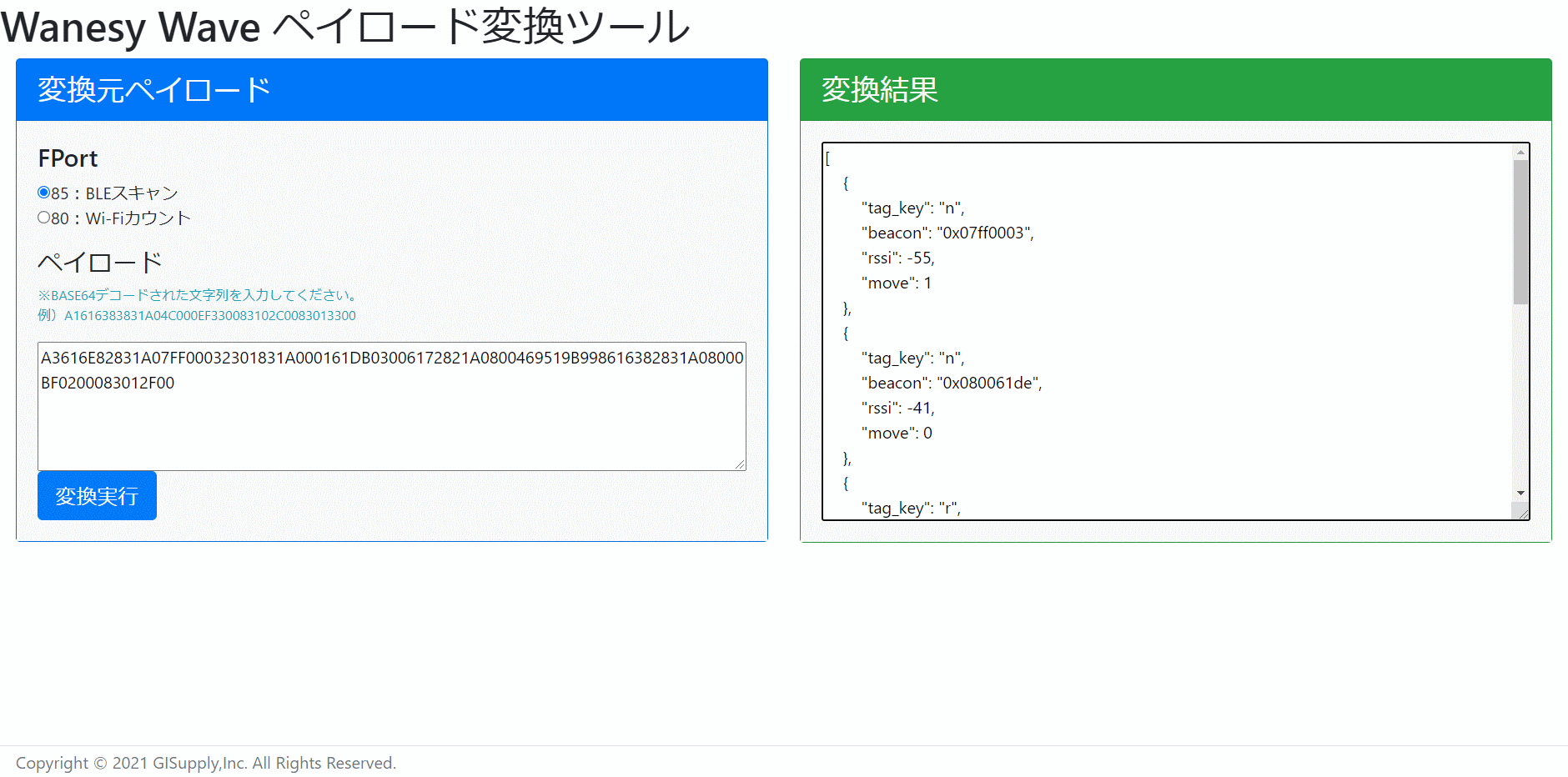

弊社では、WaveのPayloadを変換できるツールを公開しています(こちら)。
(サイトの利用には認証が必要です。Waveを購入されたお客様へは認証情報をお伝えいたします。)

例で使ったPayloadを次のJSON形式に変換し出力します。
データの確認等にご利用ください。

[
{ "tag_key": "n", "beacon": "0x07ff0003", "rssi": -55, "move": 1 },
{ "tag_key": "n", "beacon": "0x080061de", "rssi": -41, "move": 0 },
{ "tag_key": "r", "beacon": "0x08004695" },
{ "tag_key": "r", "beacon": "0x0801002d" },
{ "tag_key": "c", "beacon": "0x08000bf0", "rssi": -49, "move": 0 },
{ "tag_key": "c", "beacon": "0x08000bf1", "rssi": -79, "move": 0 }
]

2021年09月07日
by RAMBO

Wanesy Wave には、Wi-Fi の数をカウントする機能があります。
実際にどのようなデータを取得することができるのか説明していきます。

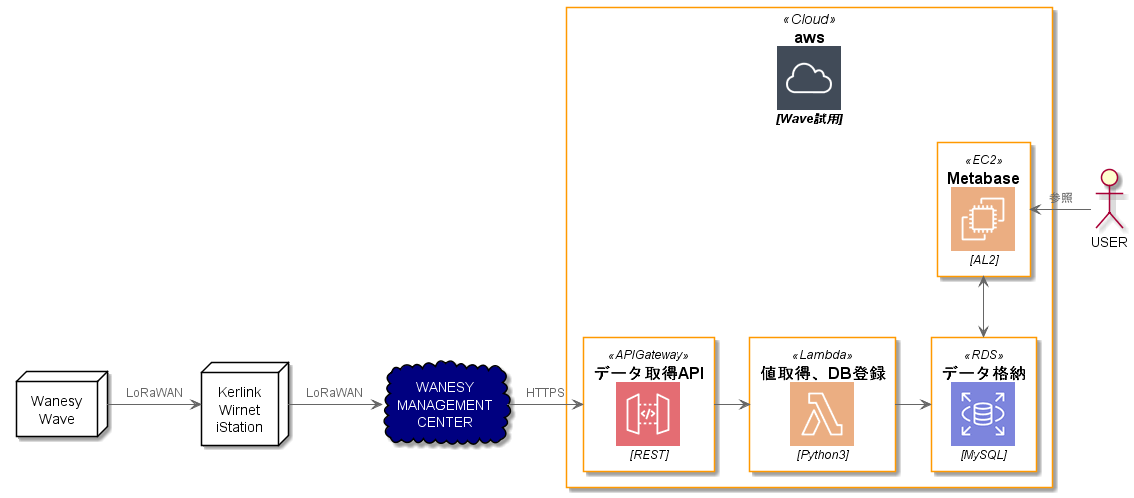

次のような構成を組みました。

LoRaWANゲートウェイは Kerlink Wirenet iStation (以降iStation)、ネットワークサーバーは Kerlink WANESY MANAGEMENT CENTER (以降WMC) を使っています。
Wanesy Wave と iStation は弊社内に設置、WMC はクラウド上のサービスです。
AWS には、WMC と連携し、データを保管できる API を作成しました。
さらに、Metabaseを使ってデータの可視化をしています。

Wanesy Wave からのデータ

ネットワークサーバー(WMC)から送信されるJSON内にある、payload に値が格納されています。
payloadを変換することで、

• 送信間隔
• Wi-Fi カウント数

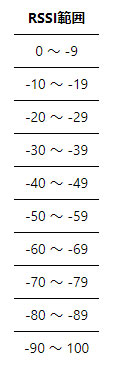

• RSSI値別カウント数(下記表の範囲別)
• 前回から新しく取得したMACアドレス数
• 前回から取得できなくなったMACアドレス数

を得られます。

payload は次のようになっています(WMCからBase 64で送信)。

KwEAABEAAAAAAAAAAAAAAAIABgAGAAAAAgABAAwADgA=

Base 64 デコードし、HEX値に変換します。

2B0100001100000000000000000000000200060006000000020001000C000E00

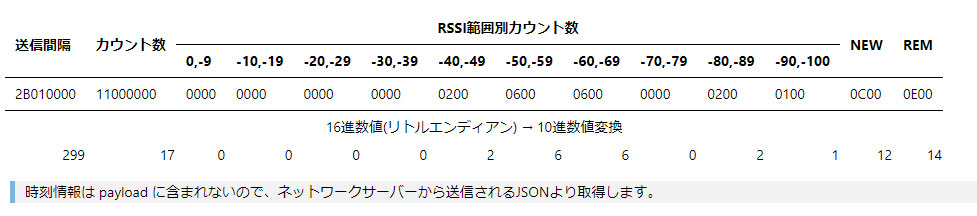

定められた文字数ごとに区切り、値を得ます。

時系列のデータとしてデータベースへ保管していきます。

データ可視化

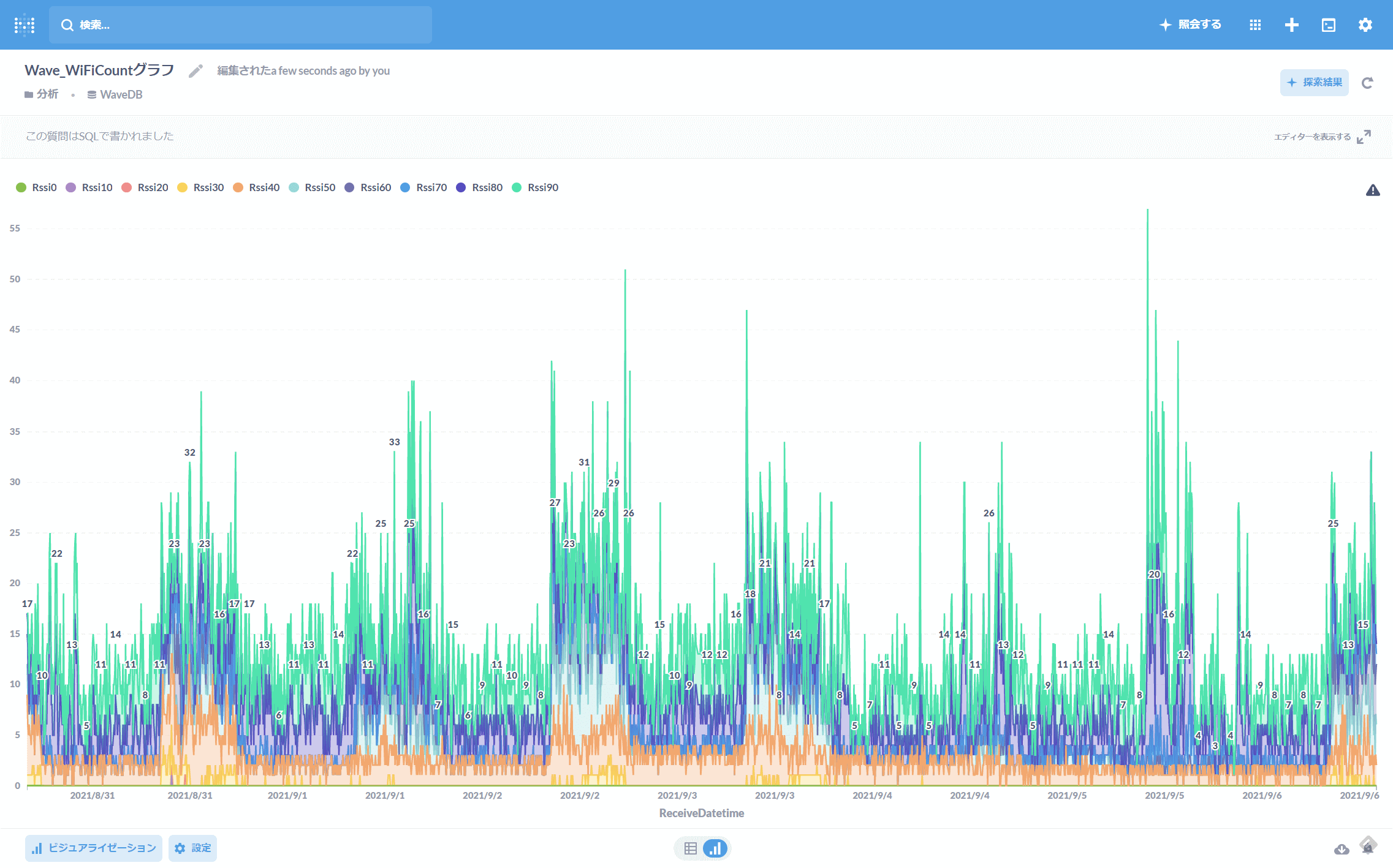

データベースに保管されたデータから、Metabase で可視化したものが次の図です。
RSSI 範囲ごとに積み上げたグラフになっています。

このように、RSSI 範囲ごとに現在の Wi-Fi 数を得られるので、特定のエリア内に何人の人がいるのかという用途に使えるのではないでしょうか。

2019年7月8日
by　マイク

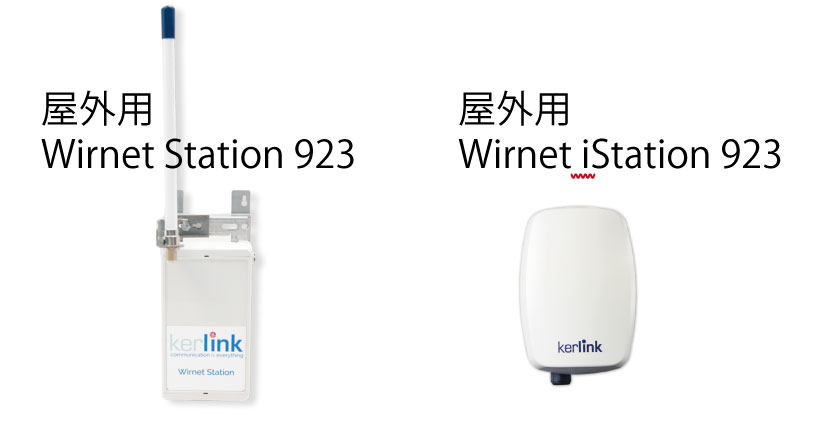

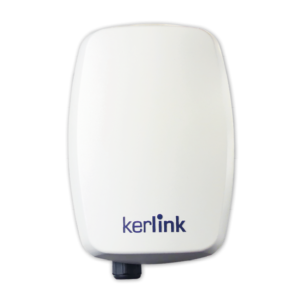

Kerlink 屋外用LoRaWANゲートウェイ「Wirnet iStation 923」が年末にリリースできそうです。

→技適の取得が遅れているため、リリースは2020年2月以降になりそうです。

旧GW「Wirnet Station 923」の後継機で基本的にできることは変わりません。

今作からバックホールとしてSIM対応となりました。今まで固定回線がない環境ではLTEルータなどを使っていましたが、もうその必要はありません。直接GWにSIMを指してお使いいただけます。

また、SPN2.0(Master or Slave)にも対応となりました。

SPN2.0を利用するためだけに室内にiFemtocell(Master)を置くケースがありましたが、iStatonがあれば屋外設置だけで済みます。

その他、仕様詳細は製品ページをご覧ください！

Wirnet iStation 923
